PINCELADA # 2 – Nomenclatura gráfica de daños y defectos

Hemos comentado muchas veces que la mejor manera de realizar la toma de datos en una visita de auscultación patológica es la de ir preparados con una documentación que nos facilite esa labor, hemos visto varios documentos que nos sirven para la toma de datos de diferente índole, pero datos escritos, números o palabras; esta vez voy a hacer una sugerencia diferente, voy a sugerir la creación de una nomenclatura gráfica que nos permita mediante gráficos y generalmente sobre los planos del lugar (previamente realizados a una escala manipulable), recoger diversos tipos de defectos o daños.

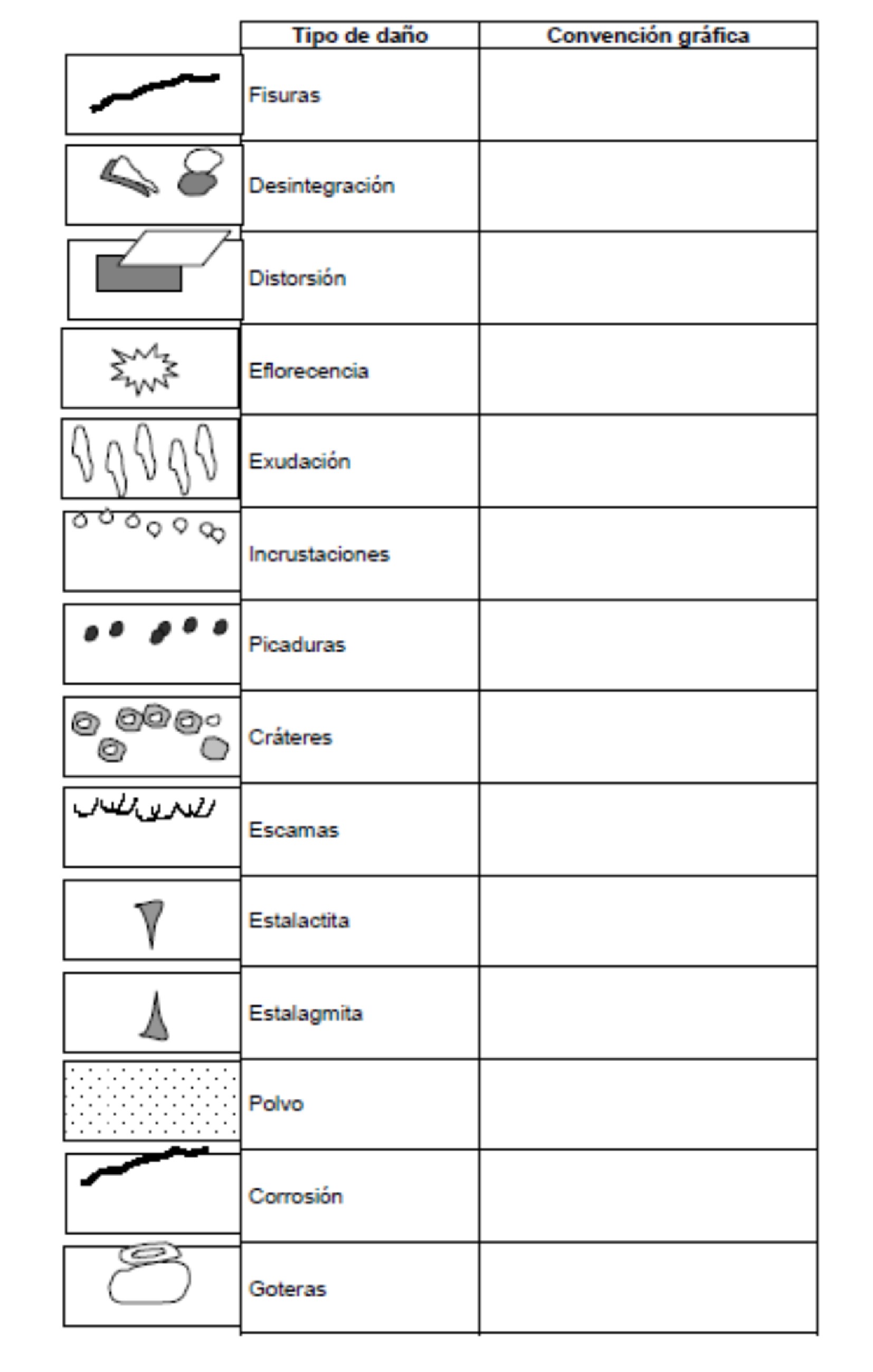

Esta nomenclatura también nos será útil a la hora de realizar nuestro informe, ya que podremos incluir en los referidos planos una pormenorizada descripción de los daños y defectos de forma gráfica que siempre es más comprensible por auqellos lectores del informe que no sean técnicos.En el gráfico adjunto podemos ver una tabla que puede servirnos de guía para confeccionar la nuestra, a la izquierda se han representado una serie de gráficos que pretenden servir de ejemplo del tipo de daño que se observa en la primera columna, evidentemente la columna de convención gráfica está en blanco para que ustedes grafiquen el daño como desean que aparezca en sus informes de patología.

Evidentemente existen muchos más tipos de daños que los que figuran en este gráfico, como humedad, erosión, disgregación, pérdida de sección, etc.; pero como ya he dicho sólo es un pequeño ejemplo de lo que podemos hacer.

Uno de estos días, haré una recopilación y la pasaré a Autocad para aquellos que estén interesados.

Ingeniero de Caminos Canales y Puertos por la Universidad Politécnica de Madrid - España, especializado en Patología de Estructuras.
