Un modelo BIM puede verse perfecto en pantalla y aun así llegar a coordinación con niveles sin identificar, cantidades vacías o propiedades clave ausentes. Ahí es donde Bonsai e IfcOpenShell ofrecen algo más que una vista 3D: permiten trabajar con el modelo IFC como información estructurada, revisar qué contiene y automatizar comprobaciones antes de compartirlo.
Para estudiantes y profesionales de ingeniería civil, arquitectura y construcción, este ecosistema abre una ruta de trabajo con herramientas libres: Bonsai aporta el entorno visual de autoría BIM en Blender; IfcOpenShell es el conjunto de bibliotecas y utilidades que permite leer, crear, analizar, modificar y convertir datos IFC.
🧩 La combinación en una frase: Bonsai es el espacio de trabajo para modelar y revisar; IfcOpenShell aporta la base técnica y herramientas para procesar IFC, incluso mediante Python y utilidades de línea de comandos.
El IFC no es solo la forma del edificio
Un archivo IFC puede describir muros, losas, columnas y espacios, además de relaciones con niveles, clasificaciones, propiedades, cantidades y documentos. La geometría es apenas una parte del intercambio. Si se pierde el dato de un elemento o se exporta con una estructura distinta a la esperada, la coordinación y los cómputos posteriores pueden complicarse.
Bonsai trabaja de forma nativa con IFC: permite explorar modelos, editar atributos y propiedades, modificar objetos manteniendo su semántica, crear elementos BIM y producir documentación 2D. Su documentación también presenta herramientas de coordinación y tareas de cantidades, costos y planificación. IfcOpenShell, por su parte, ofrece bibliotecas para acceder a información IFC en C++ y Python, convertir geometría y ejecutar utilidades como IfcPatch o IfcTester.
La revisión que evita un “se veía bien en pantalla”
Imagina que el modelo de un edificio llega para coordinación un viernes por la tarde. A simple vista, las losas y columnas están en su sitio; pero antes de darlo por conforme, el equipo necesita saber algo más: ¿cada elemento está asociado al nivel correcto?, ¿las cantidades corresponden a lo modelado?, ¿los datos que pide el intercambio están completos?

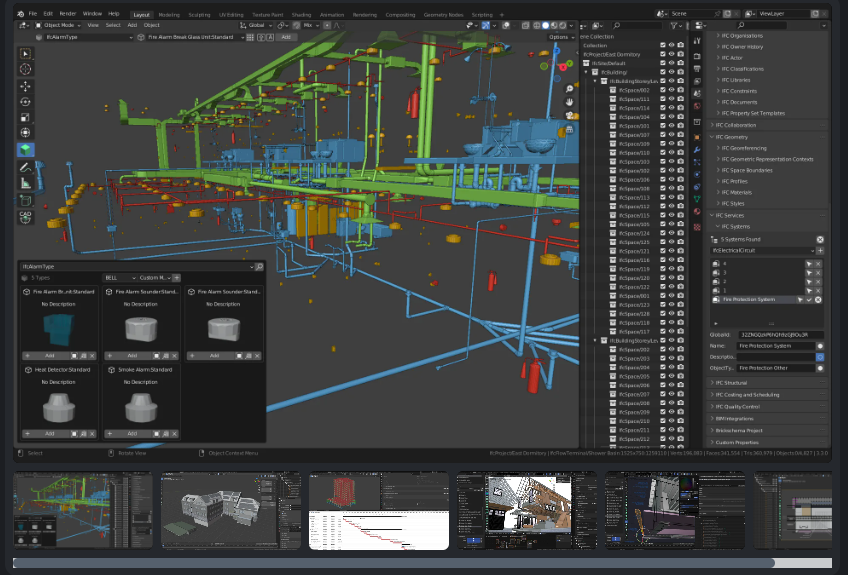

Ahí cambia la conversación: con Bonsai puedes recorrer el modelo y consultar la información de sus objetos mientras mantienes la referencia visual. Si la revisión debe repetirse en decenas de archivos, IfcOpenShell permite convertir esas preguntas en consultas o scripts; y, cuando existen requisitos IDS acordados, IfcTester ayuda a comprobarlos y producir un reporte.
Una comprobación concreta: filtra las losas por nivel, contrasta su clasificación y sus propiedades con el estándar del proyecto, y revisa las cantidades que entrega el IFC. El resultado no es solo “el modelo abre”: es una lista verificable de coincidencias y datos pendientes que el equipo puede resolver antes de emitir la entrega.
Para un estudiante, este ejercicio enseña a leer el IFC más allá de la geometría. Para un profesional, ofrece una forma de hacer trazables los controles y reducir inspecciones manuales repetidas. En ambos casos, las conclusiones dependen de la calidad del archivo y de los criterios definidos por el equipo.
Una ruta de prueba para aprender con un IFC real
- Prepara el entorno. Instala Blender y añade Bonsai desde el catálogo oficial de extensiones, siguiendo la guía correspondiente a la versión compatible.
- Abre una copia de trabajo. Usa un IFC pequeño de práctica o una copia autorizada del proyecto. Antes de editar, revisa la versión IFC, las unidades, el origen, los niveles y la estructura espacial.
- Elige una pregunta concreta. Por ejemplo: “¿Todas las puertas tienen tipo y nivel?” o “¿Los elementos estructurales incluyen el dato que exige el intercambio?”. Selecciona objetos y contrasta sus propiedades con el requerimiento.
- Valida y registra. Si el equipo dispone de un IDS, ejecútalo con IfcTester y guarda el reporte. Corrige los hallazgos con la persona responsable del modelo y repite la comprobación.
- Compara el resultado. Exporta una nueva versión y revisa con el equipo los cambios de geometría, atributos, cantidades y documentación antes de reemplazar el archivo compartido.
Este ejercicio funciona tanto para aprender conceptos IFC como para familiarizarse con la revisión de entregables. Puedes ampliar la perspectiva con la guía de CivilGeeks sobre ISO 19650 y roles BIM, donde la gestión de la información y las responsabilidades del equipo son parte central del proceso.
Qué conviene revisar antes de adoptarlo
La libertad de usar el software no elimina la necesidad de definir estándares de proyecto. Antes de usarlo en producción, prueba la versión de Blender y Bonsai con un archivo representativo, confirma el esquema IFC solicitado y compara el archivo exportado en el programa que recibirá la entrega. Algunos datos dependen de cómo se modelaron y exportaron los elementos; una geometría visible no garantiza que sus propiedades estén completas.
El aprendizaje también tiene una curva: Bonsai combina herramientas BIM con la interfaz de Blender, e IfcOpenShell puede implicar scripts, dependencias y gestión de versiones cuando se automatiza. Los modelos grandes requieren pruebas de rendimiento. Y aunque existen herramientas para modelos estructurales y datos de ingeniería, Bonsai/IfcOpenShell no sustituyen el análisis estructural reglamentario, el diseño de detalle ni la revisión del profesional responsable.
Si vienes de otro modelador, resulta útil evaluar un intercambio pequeño antes de migrar un proyecto entero. En CivilGeeks puedes comparar ese enfoque con IngeTrazo y sus funciones BIM, o revisar el caso sobre BIM aplicado al desarrollo de expedientes técnicos.
Gracias a quienes mantienen estas herramientas abiertas
Desde CivilGeeks agradecemos a las comunidades de Bonsai, IfcOpenShell y Blender, así como a quienes desarrollan, documentan, traducen, prueban y comparten conocimiento sobre BIM abierto. Su trabajo ayuda a que estudiantes, docentes y profesionales puedan aprender, experimentar y participar en flujos basados en estándares abiertos. Las marcas y proyectos mencionados pertenecen a sus respectivos equipos.
