IngeTrazo es una alternativa a SketchUp que merece una revisión para quienes buscan modelar en 3D y preparar documentación gráfica con software libre. Su propuesta combina dibujo de geometría, organización del modelo y composición de láminas. Para decidir si encaja en una oficina técnica, conviene revisar tanto sus herramientas como los formatos que exige el intercambio con otros profesionales.
En este artículo comparamos IngeTrazo con SketchUp para Web, tomando como referencia las fuentes oficiales. Distinguimos la modalidad gratuita de SketchUp de las opciones de pago: sus prestaciones y condiciones de uso son diferentes.
¿Qué es IngeTrazo?
IngeTrazo es un modelador 3D de código abierto, distribuido bajo licencia GPL-3.0, con versiones para Windows, Linux y macOS. El proyecto está desarrollado por Marco Sumari Tellez. A la fecha de esta revisión, la versión publicada es la 0.5.9.
Se instala en el equipo y ofrece herramientas para construir y modificar geometría. Esto permite considerar una forma de trabajo distinta a la aplicación de SketchUp que se utiliza desde el navegador. El repositorio oficial advierte que el programa sigue en una etapa 0.x: sus formatos y las interfaces para extensiones pueden cambiar.
Herramientas para pasar del dibujo al modelo 3D
El programa reúne operaciones de dibujo y edición como rectángulos, extrusión de caras, desplazamientos y trabajo con medidas. El tutorial oficial del primer modelo muestra cómo construir una pequeña edificación partiendo de una planta de 6 × 4 m y elevando sus paredes hasta 2,70 m.
Ese ejercicio permite explorar una secuencia útil para aprender: definir dimensiones, dar altura al volumen, añadir aberturas, trabajar la cubierta y guardar el archivo. Antes de utilizar un modelo como base de un entregable, corresponde comprobar unidades, medidas y organización de sus elementos.

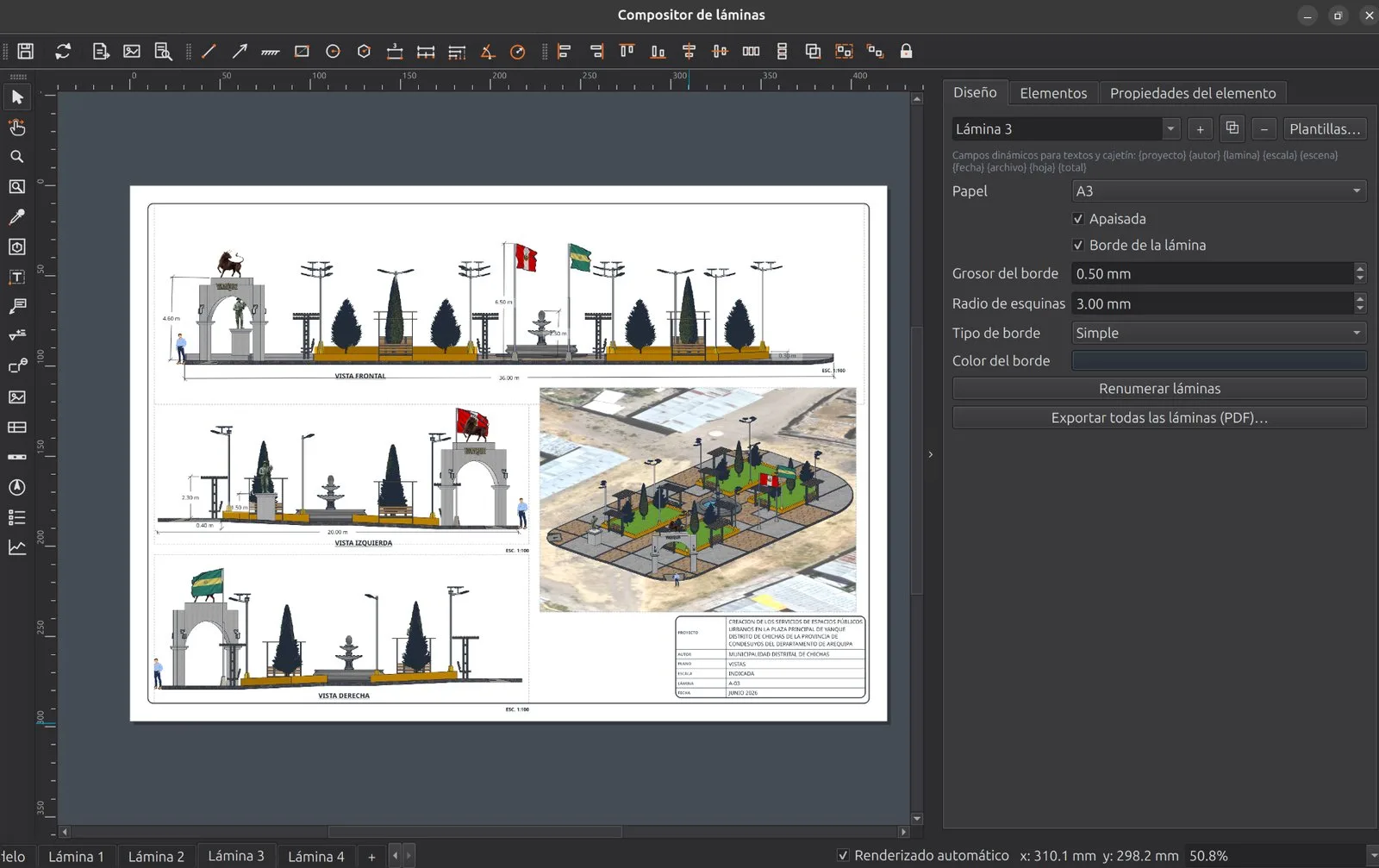

Compositor de láminas y exportación a PDF
Para arquitectura e ingeniería, la presentación del modelo importa tanto como su construcción. El compositor de IngeTrazo permite organizar vistas en hojas. Su manual de exportación de láminas describe la salida a PDF vectorial y la exportación de varias hojas en un único documento, además de imágenes PNG o JPG.
Esta función resulta interesante para estudiar un flujo que reúna el modelo y sus láminas. Al preparar una entrega, es recomendable revisar en el PDF final el tamaño del papel, las escalas, las cotas y la legibilidad del cajetín. La existencia de una herramienta de exportación no sustituye esa revisión.
IngeTrazo frente a SketchUp para Web
| Aspecto | IngeTrazo | SketchUp para Web |
|---|---|---|
| Entorno | Aplicación de escritorio para Windows, Linux y macOS. | Aplicación en el navegador; requiere una cuenta de Trimble. |
| Licencia y uso | Software libre bajo GPL-3.0. | La modalidad SketchUp Free no está destinada al uso comercial; existen opciones de pago. |
| Archivos de trabajo | Formato propio IGZ y apertura de archivos SKP; no exporta a SKP. | Trabajo con modelos SKP y almacenamiento mediante Trimble Connect. |
| Intercambio con CAD | El soporte depende del formato y la plataforma; consultar el manual. | La importación de DWG y DXF requiere una suscripción compatible. |
| Documentación gráfica | Compositor de láminas con salida a PDF. | Las opciones de importación y exportación dependen del plan. |
Fuentes de la comparación: formatos de IngeTrazo, SketchUp para Web, condiciones de SketchUp Free y gestión de archivos en SketchUp para Web.
Compatibilidad: qué comprobar antes de cambiar de programa
Importar un archivo SKP no implica poder devolverlo en ese mismo formato. El repositorio de IngeTrazo indica que admite la importación de SKP, pero no su exportación. Si el cliente necesita recibir un SKP editable, hay que resolver ese requisito antes de adoptar el programa.
También hay una diferencia relevante entre sistemas operativos: el manual consultado documenta la lectura directa de DWG mediante LibreDWG en Linux y recomienda convertir previamente a DXF en Windows. Además, señala que los textos y las cotas de los archivos CAD se omiten al importar. Conviene ensayar el intercambio con una copia de un plano representativo y revisar el resultado; no asumir que todos sus elementos se conservarán. Consultar formatos y limitaciones.
¿Incluye funciones BIM?
La documentación presenta herramientas para clasificar elementos y obtener cantidades, junto con exportaciones IFC4 y CSV. Por ejemplo, distingue superficies y volúmenes para determinados elementos y conteos para puertas y ventanas. Consultar el apartado BIM del manual.
El proyecto describe estas funciones como un desarrollo en curso. Por ello, conviene evaluar con un caso pequeño la clasificación, las unidades y las cantidades obtenidas antes de incorporarlas a un metrado. La disponibilidad de una exportación IFC no demuestra por sí sola que un modelo satisfaga los requisitos de coordinación de un proyecto.

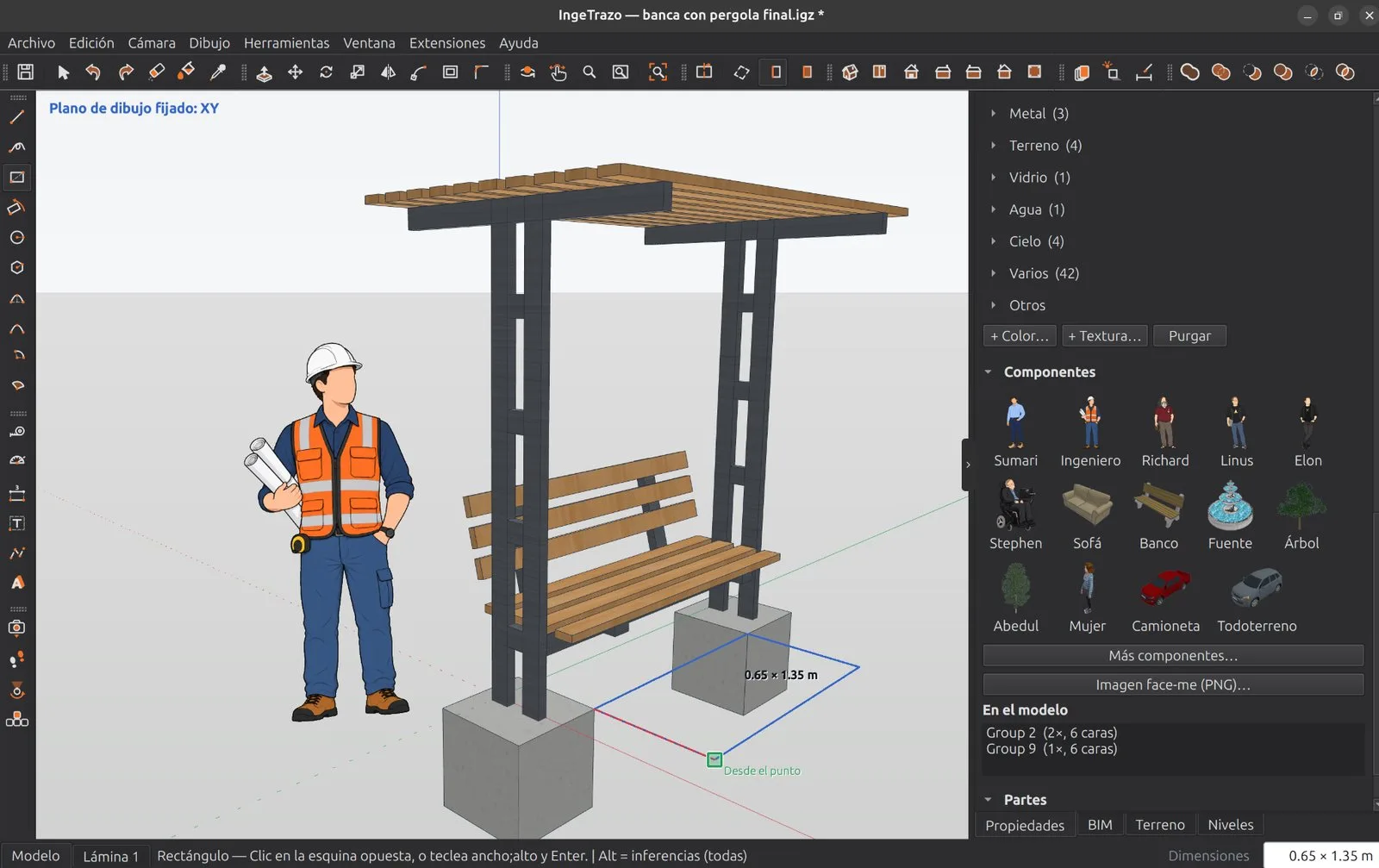

Ejemplo para conocer el flujo: una banca con pérgola
Una forma de evaluar IngeTrazo es utilizar el ejemplo oficial de la banca con pérgola de Yanque. El proyecto ofrece el modelo y su lámina en PDF, lo que permite comparar la geometría con su presentación final.
- Descargar el modelo desde la página de ejemplos oficiales.
- Abrir el archivo IGZ en IngeTrazo y recorrer las escenas disponibles.
- Examinar las vistas, las cotas y el cajetín en el compositor de láminas.
- Exportar una copia a PDF y contrastarla con el documento de referencia.
Los ejemplos de esa página se atribuyen a Marco Sumari Tellez y se distribuyen bajo CC BY 4.0. Debe conservarse la atribución al reutilizarlos.
¿Para quién puede ser una alternativa a SketchUp?
IngeTrazo puede interesar a estudiantes y profesionales que quieran explorar el modelado con una aplicación libre de escritorio, especialmente si su trabajo termina en imágenes, láminas PDF o formatos que el programa exporta. La disponibilidad para Linux también puede ser un criterio de elección.
La decisión requiere más cuidado cuando existe una biblioteca de modelos SKP que debe seguir intercambiándose en ese formato, cuando el trabajo depende de extensiones concretas o cuando se exige una compatibilidad CAD determinada. En esos casos, recomendamos evaluar una copia del proyecto y definir los archivos de entrega antes de migrar el flujo completo.
Descarga y documentación: descargar IngeTrazo desde su web oficial, consultar el manual y revisar el código y las incidencias del proyecto.
Artículo de John Rojas. Revisión documental: 25 de octubre de 2026. Las capturas proceden del sitio oficial de IngeTrazo. Esta comparación se basa en documentación de los desarrolladores; no incluye pruebas independientes de rendimiento ni de compatibilidad entre archivos.
