Preparar un plano de ubicación requiere reunir información geográfica, organizar los mapas y presentar los datos de forma clara. ChatGPT puede ayudarte a desarrollar este trabajo a partir de coordenadas, archivos cartográficos y una imagen de referencia.
En esta guía utilizaremos como ejemplo el centro poblado de Chuquibamba, distrito de Punchao, provincia de Huamalíes, región Huánuco. Veremos cómo redactar la solicitud, qué información proporcionar y cómo incorporar un membrete.
¿Qué diferencia existe entre ubicación y localización?
Para organizar el trabajo, conviene distinguir dos niveles de información:
| Tipo de plano | ¿Qué muestra? |
|---|---|
| Ubicación | El contexto territorial del lugar: región, provincia, distrito y localidades cercanas. |
| Localización | La posición específica del terreno o proyecto respecto de vías, accesos, manzanas, referencias y coordenadas. |
El contenido requerido dependerá de la finalidad del plano y de las indicaciones de la entidad que lo recibirá.
Un punto que representa un centro poblado permite mostrar su ubicación, pero no define los límites de un terreno. Para preparar una localización predial se necesitan datos adicionales, como el polígono del predio, sus vértices y el entorno inmediato.
1. Reúne los datos del lugar
Antes de escribir la solicitud, prepara esta información:
- Región, provincia y distrito.
- Nombre del centro poblado, predio o proyecto.
- Coordenadas y sistema de referencia, si están disponibles.
- Cartografía o archivos geográficos del ámbito.
- Tamaño de hoja y formato de entrega.
- Datos que aparecerán en el membrete.
Para nuestro ejemplo, la ubicación es:
| Campo | Información |
|---|---|
| Región | Huánuco |
| Provincia | Huamalíes |
| Distrito | Punchao |
| Centro poblado | Chuquibamba |
Si utilizas coordenadas UTM, incluye el datum y la zona. Una coordenada Este y Norte sin estos datos puede interpretarse incorrectamente.
2. Adjunta un plano como referencia visual
Puedes proporcionar una imagen de un plano cuya composición te resulte útil. Explica qué elementos deseas conservar: distribución, colores, cuadrícula, mapas pequeños o posición del membrete.
Por ejemplo:
Usa la imagen adjunta como referencia de presentación. Coloca el mapa principal a la izquierda, los mapas de ubicación a la derecha y un membrete en la parte inferior. Obtén la geometría y las coordenadas de las fuentes cartográficas proporcionadas.
La referencia visual orienta el diseño. La forma de los límites y la posición del lugar deben proceder de los datos geográficos.
La documentación oficial de OpenAI recomienda proporcionar los datos de origen, el tipo de archivo esperado, la estructura y los criterios de revisión cuando se solicita un archivo. Las herramientas de creación y revisión disponibles dependen del entorno utilizado. Consulta la guía de trabajo con archivos de ChatGPT.
3. Escribe una solicitud completa
Este prompt puede servir como punto de partida:
Elabora un plano de ubicación del centro poblado de Chuquibamba, distrito de Punchao, provincia de Huamalíes, región Huánuco.
Utiliza los archivos cartográficos adjuntos o fuentes públicas verificables. Indica las fuentes y la fecha de los datos utilizados.
Incluye un mapa principal con Chuquibamba destacado, la capital distrital como referencia y recuadros que permitan identificar Huánuco, Huamalíes y Punchao.
Agrega norte, leyenda, coordenadas UTM, datum, zona, escala gráfica y escala numérica coherentes con el tamaño de impresión.
Presenta el resultado en A4 horizontal, con colores suaves, textos legibles y membrete inferior.
El membrete debe contener: proyecto, nombre del plano, ubicación, escala, sistema de coordenadas, fecha, elaborado por, revisado por y número de lámina. Deja “Por completar” en los campos personales que no he proporcionado.
Entrega un PDF para imprimir y una imagen PNG de alta resolución, si las herramientas disponibles lo permiten.
Si falta información para verificar la ubicación, indícala. Representa el centro poblado mediante un punto y no inventes su perímetro.
Para añadir una localización del predio, amplía la solicitud:
Incorpora un detalle de localización utilizando el polígono y los vértices adjuntos. Muestra las vías y accesos verificados, identifica las referencias cercanas y utiliza una escala adecuada al predio. Si falta alguno de estos datos, señala qué información necesito proporcionar.
4. Incorpora el membrete
El membrete identifica el trabajo y permite interpretar sus datos técnicos. En el ejemplo de Chuquibamba se incluyen estos campos:
| Campo | Ejemplo |
|---|---|
| Proyecto o finalidad | Ejemplo didáctico: mapa referencial |
| Plano | Ubicación de Chuquibamba |
| Ubicación | Huánuco / Huamalíes / Punchao / Chuquibamba |
| Sistema de coordenadas | UTM / WGS 84 / zona 18 sur |
| Escala principal | 1:25 000 |
| Lámina | U-01 |
| Formato | A4 horizontal |
| Elaborado y revisado por | Por completar |
La escala indicada corresponde al ejemplo preparado. En otro plano debe calcularse según el ámbito representado y el tamaño de impresión.
Completa los responsables con los datos reales. Un membrete con buena presentación no acredita, por sí solo, una revisión técnica.

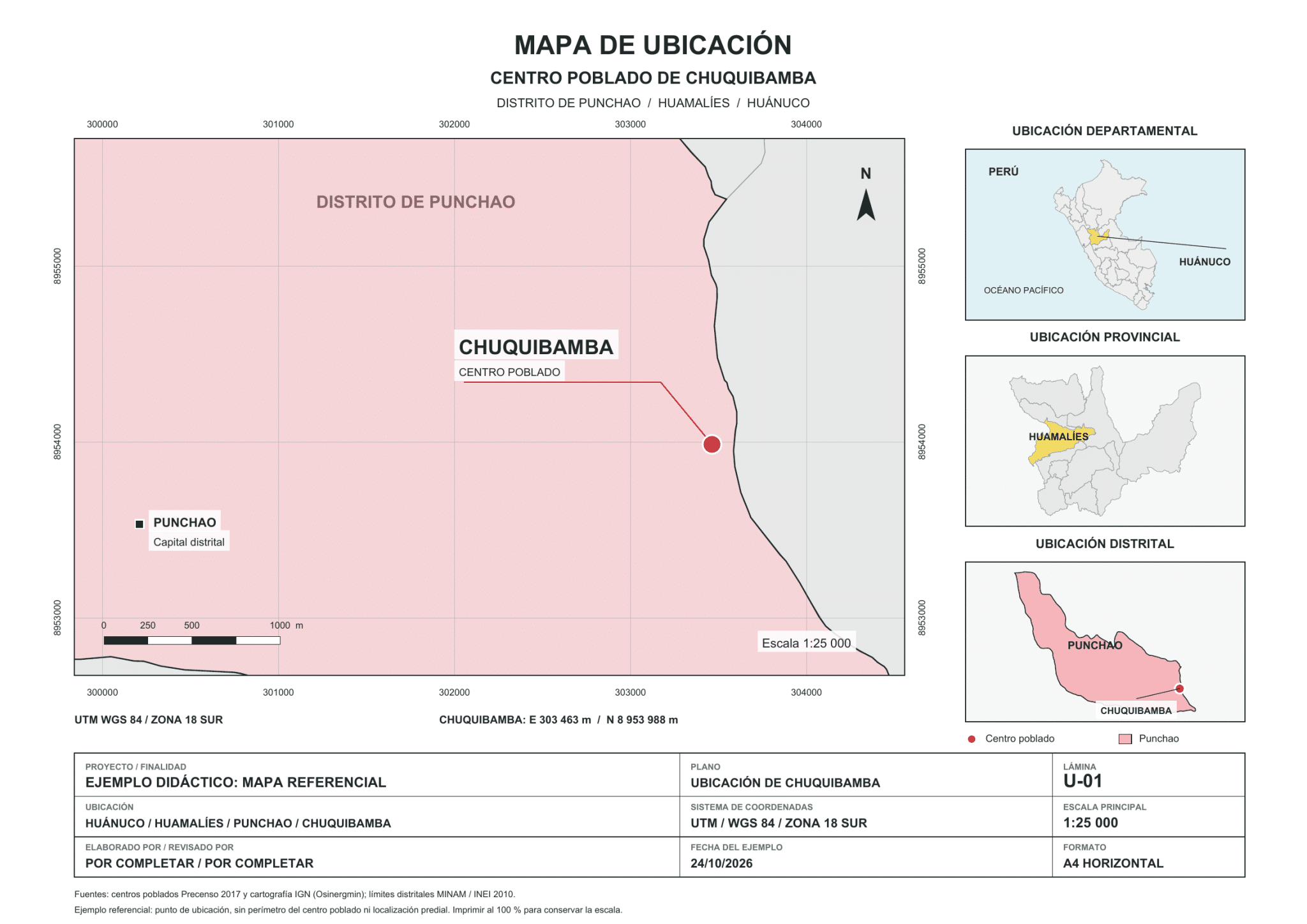

Ejemplo de plano con membrete: Chuquibamba
5. Revisa el resultado antes de utilizarlo
Comprueba que el marcador corresponda al lugar solicitado y que las coordenadas coincidan con la fuente. Revisa también la orientación, la leyenda, los nombres y la legibilidad del membrete.
La escala merece especial atención: si cambias el tamaño del plano al imprimirlo, su escala numérica cambia. Para conservar la escala prevista, imprime el PDF en el formato indicado y al 100 %.
En el ejemplo de Chuquibamba, el punto identifica la ubicación del centro poblado. El mapa no representa un levantamiento topográfico ni una delimitación predial.
6. Exporta y presenta el plano
Solicita el PDF para impresión y una imagen de alta resolución para informes, presentaciones o publicaciones.
Para acompañar este artículo, la imagen destacada muestra el plano de Chuquibamba con membrete, junto con los recuadros de ubicación departamental, provincial y distrital.
Si el plano se utilizará en un expediente, verifica los requisitos de la entidad receptora y encarga la revisión técnica correspondiente. ChatGPT puede apoyar la preparación y presentación; la calidad del resultado depende de los datos utilizados y de su comprobación.
