Excel para Interpretación de resultados CSI Sap2000 y ETABS

En la Interpretación de resultados CSI Sap2000 y ETABS, muchas veces nos hemos visto hasta frustrados cuando nos toca hacer el diseño estructural final de un elemento de concreto armado. Sobre todo si diseñamos con CSI Sap2000 y ETABS que no nos dicen exactamente que debemos hacer.

Pensemos algo, debería todo en la vida darnos la solución a los problemas que tenemos?…

Creo que no!…

…eso se debe a que es bueno que aprendamos a resolver las cosas paso a paso, sin embargo hay quienes se les hace más fácil haciendo un poco más de fuerza (la cual es proporcional a sus posibilidades).

Muchas veces leo en la bibliografía especializada sobre motivación que utilizo que nadie nos va a llegar con la solución que queremos a nuestras manos, sino más bien, nos llega a veces la herramienta que necesitamos para resolver esas situaciones.

Si, en esta oportunidad se trata de eso, una herramienta.

Una herramienta tal que nos permita interpretar los resultados que nos arrojan aplicaciones CSI como Sap2000 y ETABS, también en una parte de la hoja pueden averiguar cómo interpretar los resultados para las losas de concreto armado, cuyo refuerzo se dispone en uno o dos sentidos.

Se trata de una famosa hoja de cálculo que esta vez la dejo gratis, la razón es muy simple: hay quienes están haciendo dinero con esto y no es ético. Ya que nadie debe dar en venta lo que no le pertenece.

Está escrito: Si reciben gratis, den gratis….

Por ello, en virtud de que Jehová Dios me ha dado un don, el don de ser docente en una universidad, les comparto parte de ese conocimiento plasmado en una hoja que les ayude a resolver ciertos problemas de diseño estructural, completamente GRATIS!.

Es fácil cómo funciona, sólo hay que seguir las instrucciones, pero mejor explicado parte por parte que tiene esa hoja de especial en sus pestañas:

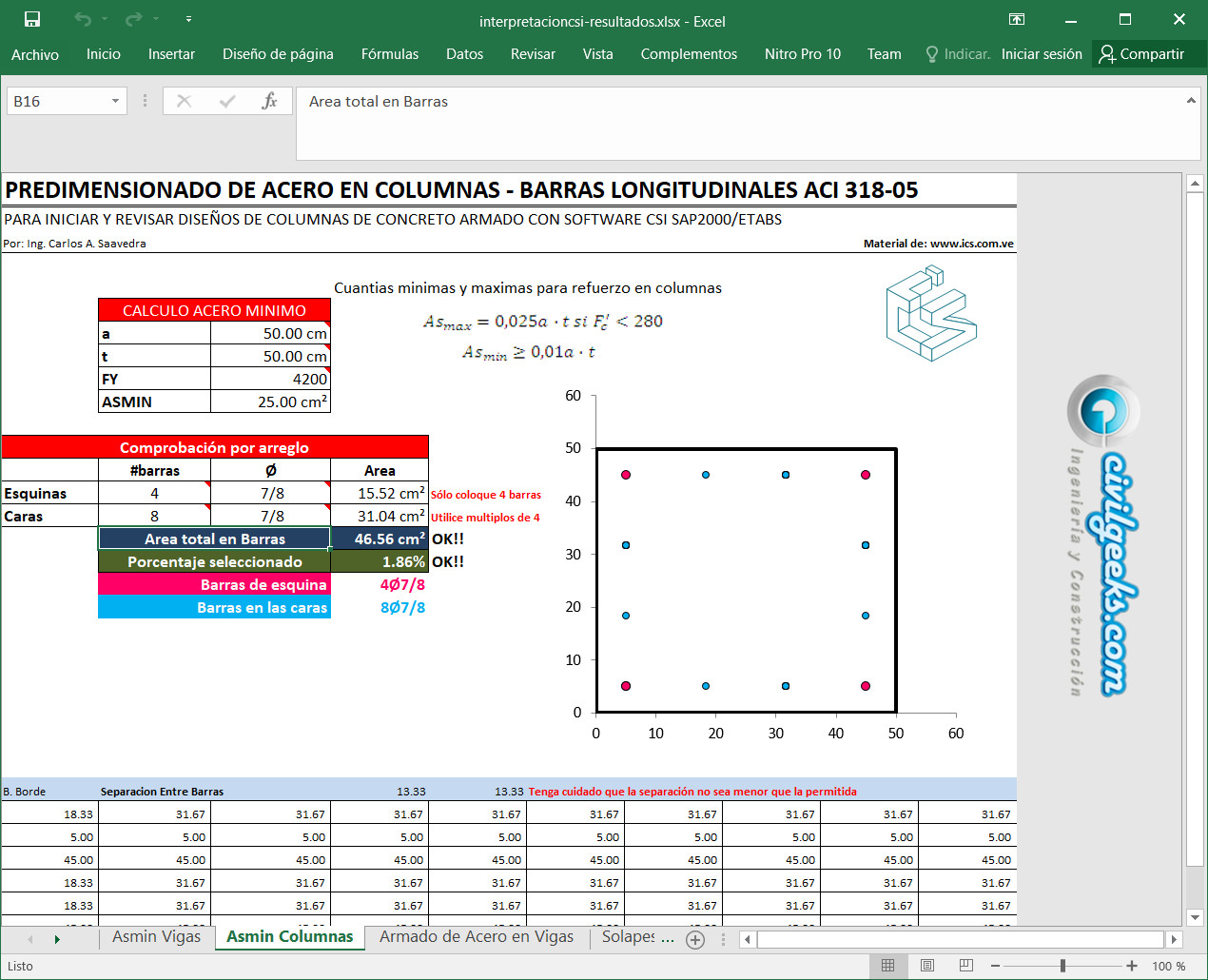

  • Acero mínimo en columnas: sirve para determinar qué armado de acero es más acertado en caso de los predimensionados a utilizar en los programas CSI, referenciando de cierta manera los ejes locales de las columnas teniendo como base secciones rectangulares y cuadradas.

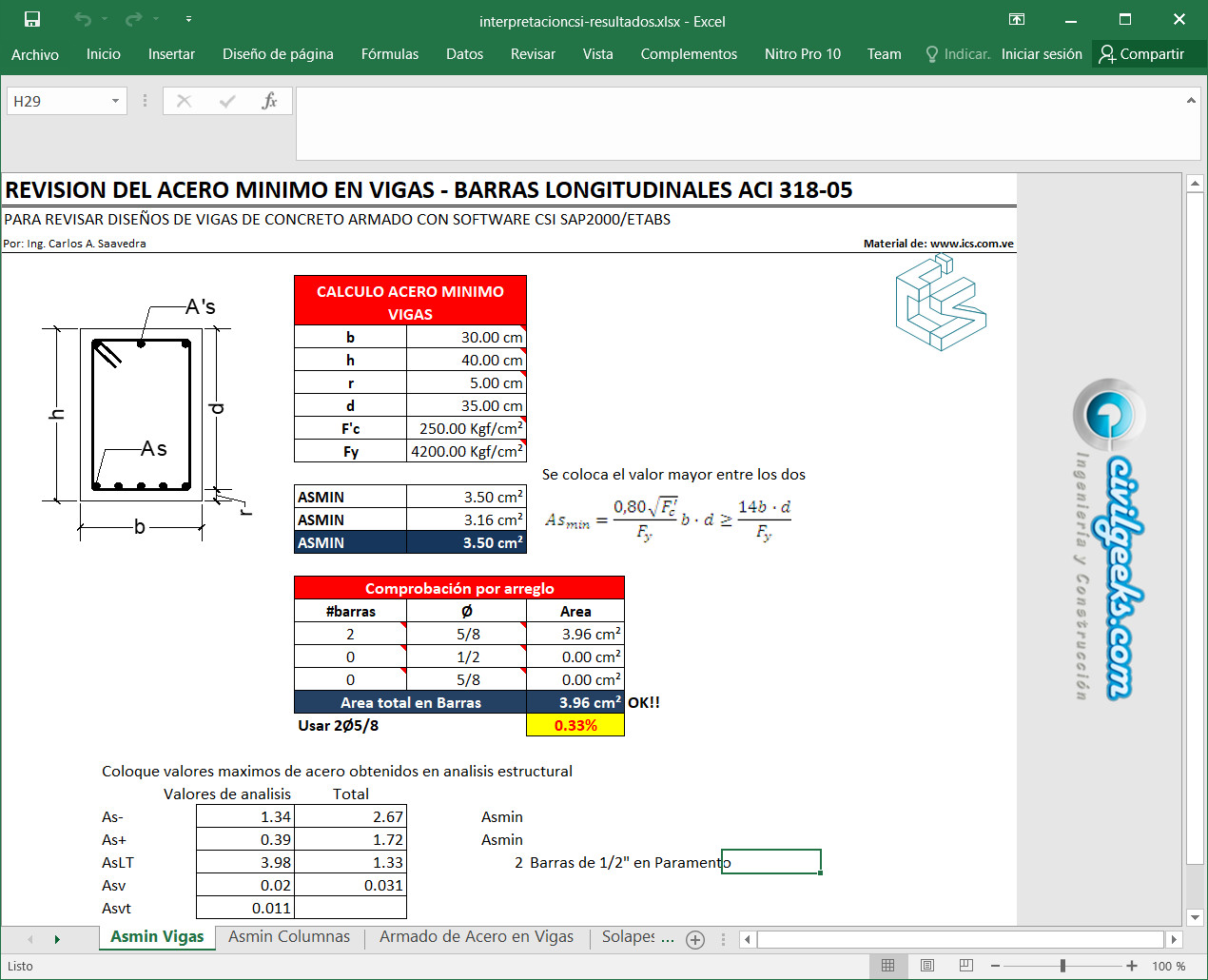

  • Acero mínimo en vigas: sirve de igual manera que la pestaña de acero mínimo en columnas, la diferencia es que esto no es aplicable directamente al programa, ya que éste se encarga de calcularlos. Para lo que si nos sirve es para tener una referencia precisa al momento del detallado del refuerzo estructural en nuestros planos y a plantear parámetros límite de lo que concierne al refuerzo requerido y el mínimo normativo que debe una seccion tener.

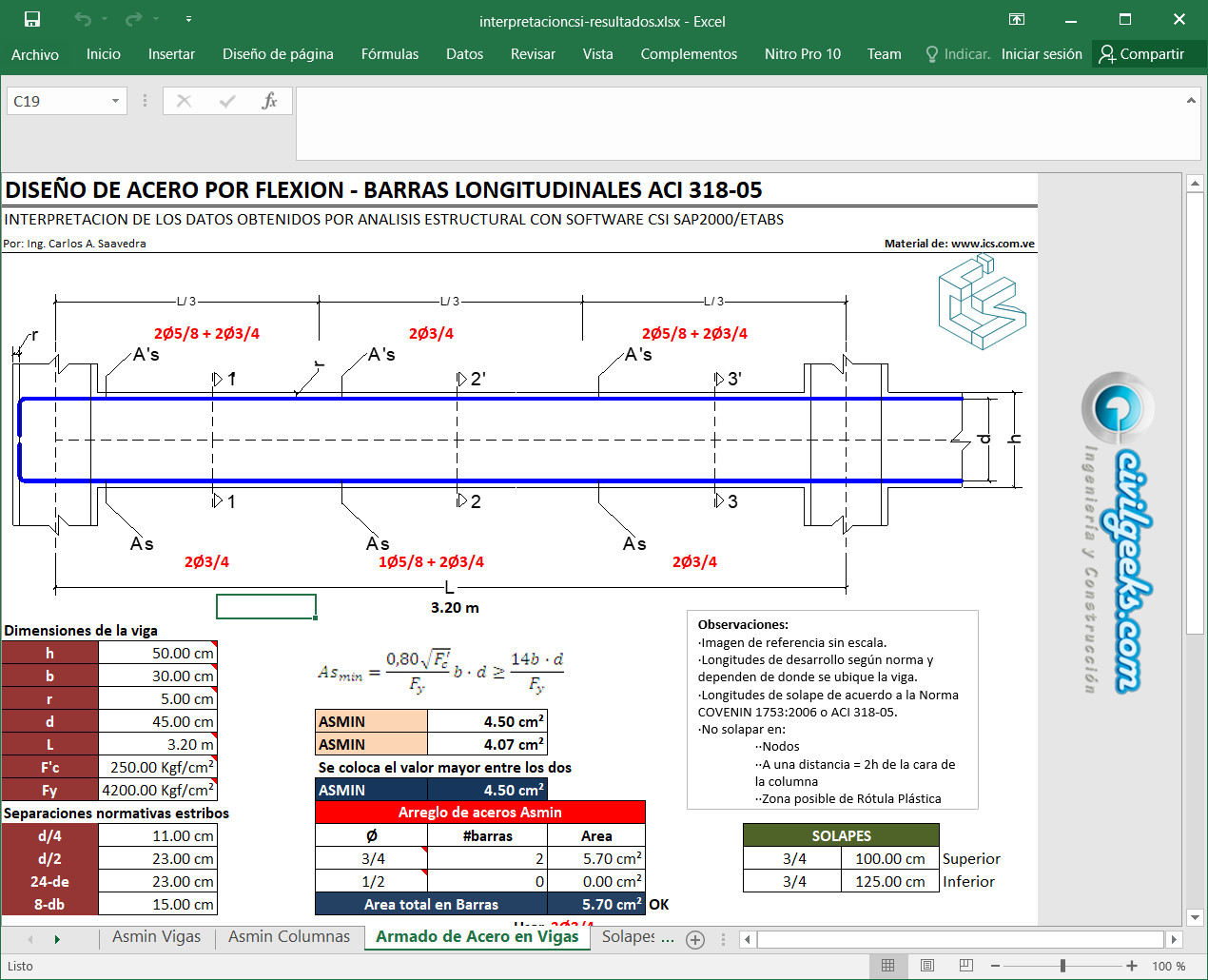

  • Armado de acero en vigas: En esta pestaña debe ser muy cuidadoso, porque los resultados dependen de lo que usted sepa o no del programa, solo rellene las celdas comentadas (aquellas que tienen un triángulo rojo en la esquina). Esta hoja provee resultados interesantes de acuerdo al análisis y que sirven de guía definitiva para el diseño estructural, ya que el refuerzo esta completamente ajustado a criterios normativos que ya están contemplados en la hoja, la cuestión es simplemente llenar y seleccionar los diámetros y números de barras que desea presentar en las vigas. Se contempla:
    • Acero:
      • Longitudinal (requerido y mínimo)
      • Cortante (nunca colocarlo en cero absoluto)
      • Longitudinal a torsión (de ser necesario, si no, coloque cero)
    • Diagrama de refuerzos en la viga (solo como referencia)
  • Solapes: si necesita saber las dimensiones que debe tener su detalle estructural con respecto a los empalmes, solapes y dobleces.
  • Base de datos: Toda la información sobre las barras de refuerzo se encuentran ahí, sin embargo por cosas de la vida se me escapó dentro de esta hoja una pequeña sección para contemplar el refuerzo de las losas (macizas o nervadas). Este apartado se lo dejo a usted para que lo analice personalmente y me diga a ver que se puede mejorar.

Espero realmente que aproveche este material ya que solo lo daba en mis cursos de formación profesional pero en vista que se me dio gratis…. y les doy gratis ese material.

Descargar Excel para Interpretación de resultados CSI Sap2000 y ETABS

Visto en: InterpretacionCSI-Resultados

CivilGeek

Ingeniero Civil, que comparte información relacionado a esta profesión y temas Geek. "Si buscas resultados distintos, no hagas siempre lo mismo"
