Estructuras Compuestas Por Elementos Tipo Cercha

Las CERCHAS son estructura reticulada, triangulada normalmente con dos puntos de apoyo –ISOSTATICA- que representa un conjunto cerrado de esfuerzos, lo que la hace estructuralmente independiente autosustentable y se debe conectar al resto de la estructura para que reciba las cargas.

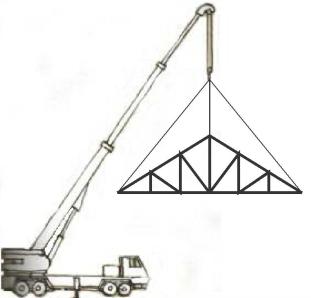

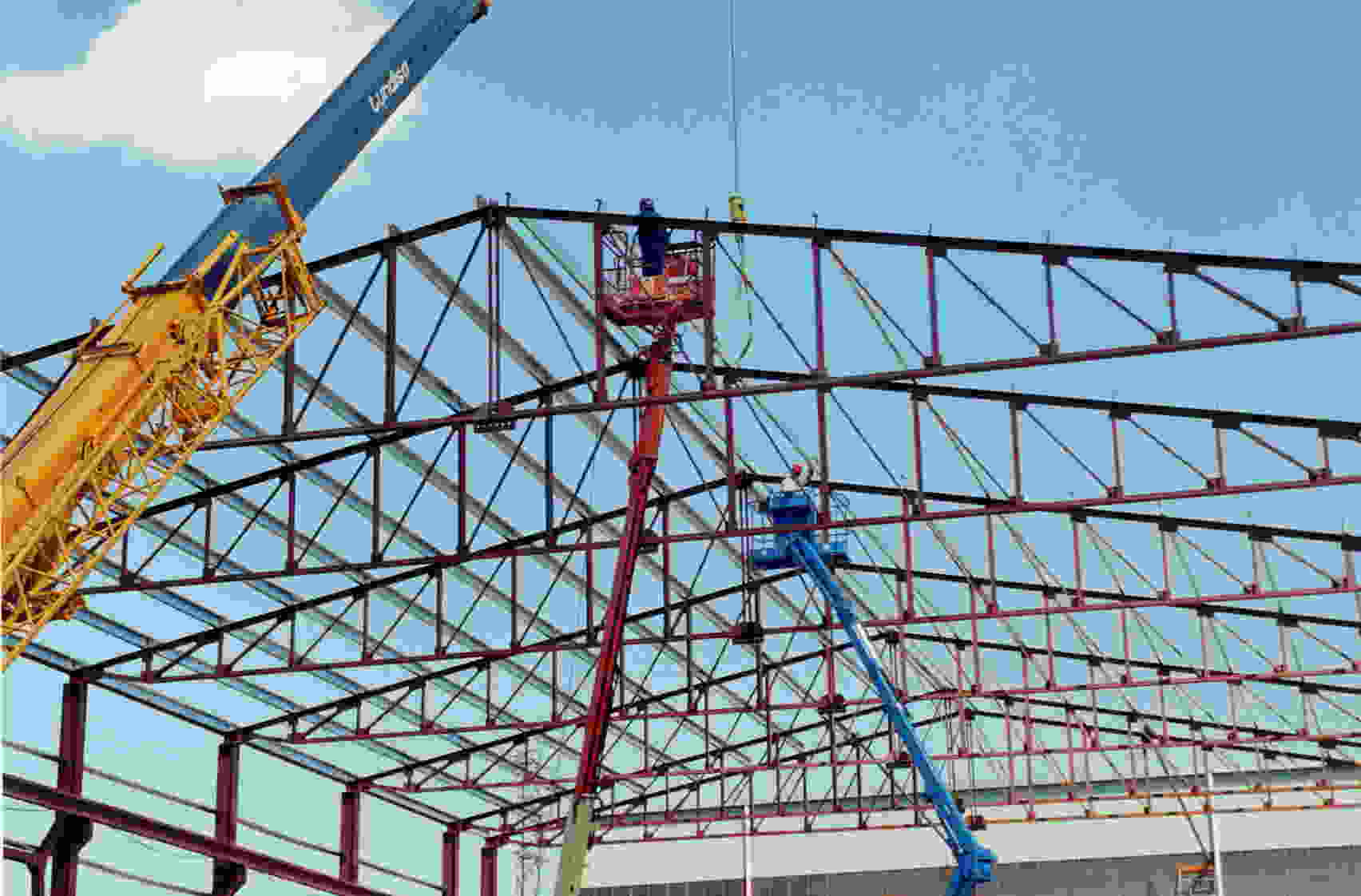

Esta independencia estructural la hace fácilmente construible y prefabricable siendo una alternativa optima para construcciones de madera de luces de hasta 8 mts. y en estructuras metálicas en luces mucho mayores y son rápidas en confeccionar y montar sobre las estructuras portantes.

El principio fundamental de las cerchas es unir elementos rectos para formar triángulos. Esto permite soportar cargas transversales, entre dos apoyos, usando menor cantidad de material que el usado en una viga, pero con el inconveniente de que los elementos ocupan una altura vertical considerable.

LOS ESFUERZOS SON LLEVADOS A LOS NUDOS Y LAS PIEZAS TRABAJAN NORMALMENTE A LA TRACCIÓN EVITANDO FLEXIONES.

Bases del funcionamiento de las cerchas

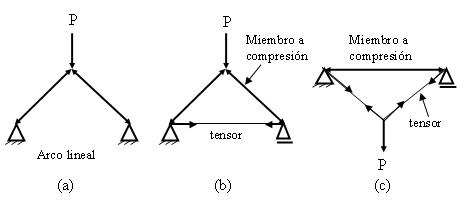

Como se ve en la figura anexa, la unión entre dos puntos puede hacerse con un arco lineal formado por dos elementos inclinados a compresión (figura a), restringidos por dos apoyos que le dan el empuje para que no se abran; el empuje horizontal puede reemplazarse por un tensor que una los dos elementos inclinados, con lo que se libera a los apoyos del empuje hacia fuera, figura (b). También puede soportarse la carga con dos tensores y un elemento horizontal a compresión, figura (c). Este caso es más escaso pues debe tenerse espacio libre debajo para desarrollar los tirantes. Esta disposición triangular permite soportar una carga fácilmente, con una deflexión muy pequeña si se la compara con la de una viga de igual luz. La viga permite sin embargo usar una altura transversal pequeña.

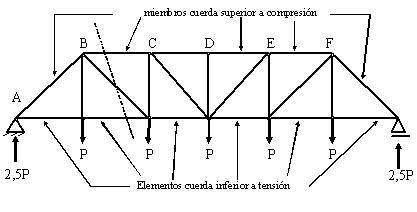

Si las cargas se aplican exclusivamente en los nudos (figura b), como es lo usual, no se produce la flexión que se presenta (figura a) en los arcos cuando se aplican cargas concentradas. En cerchas de cubiertas en las cuales las cargas son livianas es común aceptar que las cargas no se apliquen en los nudos, pero deberá evaluarse la combinación de efectos de flexión y compresión. Figura Flexión por cargas interiores vs. cargas en los nudos En general en las cerchas cuando se aplican las cargas en los nudos solo se presentan fuerzas internas de tipo axial que se reparten de manera semejante a lo presentado en las vigas; los miembros de la cuerda inferior están a tensión y los miembros de la cuerda superior a compresión.

Cerchas de cuerdas paralelas.

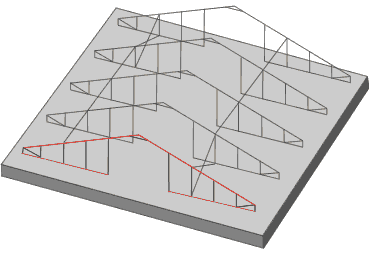

En los miembros de la cuerda superior a compresión se pueden presentar problemas de pandeo que conducen a problemas de inestabilidad lateral. Es necesario entonces aumentar el momento de inercia de la sección y controlar la longitud de ellos, mediante miembros secundarios adicionales, para evitar fallas prematuras y súbitas por pandeo. En la mayoría de los casos es necesario colocar dos cerchas en paralelo y arriostrarlas para controlar la inestabilidad. Los miembros a tensión no presentan esos comportamientos y su resistencia dependerá de la sección, del material y la bondad de las uniones, que les permitan llegar a su capacidad máxima.

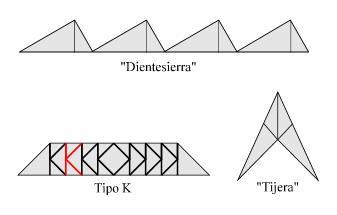

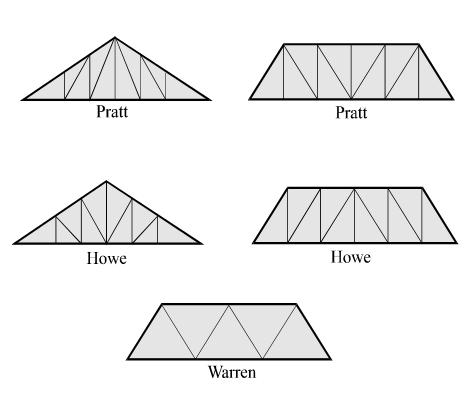

 Existen numerosas clasificaciones de las cerchas según su inventor o propagador: Pratt, Howe, Warren; y según su forma: dientesierra, tijera, tipo K.

En los textos de Ingeniería estructural y Estática se presentan los diferentes métodos de análisis de las cerchas: método de los nudos, método de las secciones, usados con el fin de determinar las fuerzas internas de tensión o compresión de los miembros, que el estudiante de ingeniería civil lector de estas conferencias ya debe conocer.

En ingeniería civil se manejan los métodos matriciales de análisis basados en el concepto de la rigidez, que emplean la gran capacidad y rapidez de hacer operaciones de los computadores.



Created By Tw: @NestorL
Ing. Nestor Luis Sanchez

Ingeniero Civil Con Postgrado en Gerencia de La Construcción, Conocimiento en Mecánica de Suelos, Estructuras y Puentes.
Escritor y Investigador de Post Para Venezuela.
Contacto: https://www.linkedin.com/in/nestorluissanchez/
