Ejemplo y Plantilla Excel para determinar espectro sísmico de diseño (Norma E-030, Perú)

La clave del Análisis Dinámico Modal Espectral

Modelar un edificio en software estructural avanzado requiere definir con precisión las fuerzas sísmicas que actuarán sobre él. El paso más tedioso antes de correr un análisis dinámico en programas como SAP2000 o ETABS es ingresar la curva de pseudo-aceleraciones punto por punto.

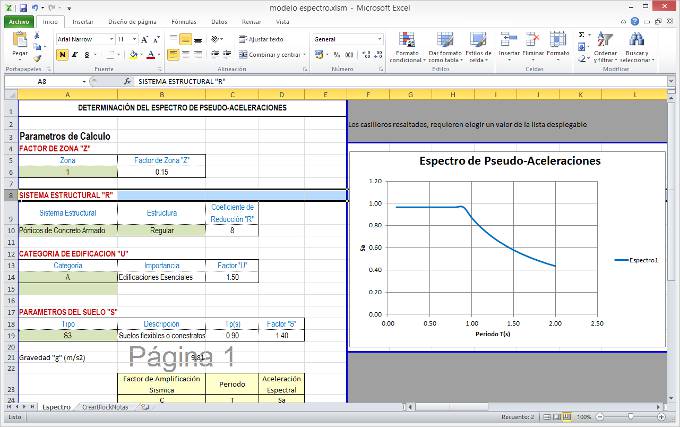

Para simplificar este flujo de trabajo y entender cómo se formulan estos datos, compartimos esta excelente Hoja de Excel automatizada con Macros (.xlsm), desarrollada por el Ing. Arturo Mamani R., diseñada originalmente para calcular el Espectro Sísmico de Diseño bajo los parámetros de la Norma Sismorresistente E.030 (Perú).

Automatización y Exportación Directa a formato Texto (.txt)

A diferencia de otras hojas de cálculo que solo grafican la curva de aceleraciones, el gran valor de este archivo radica en su programación interna. Su objetivo principal es exportar automáticamente los resultados a un archivo de texto plano (.txt).

Este archivo generado cuenta con el formato exacto (Periodo vs. Aceleración) que exigen los softwares de la familia CSI. Al utilizarla, podrás importar tu función de espectro de respuesta o «Response Spectrum Function» en cuestión de segundos, evitando cualquier error de tipeo manual.

⚠️ Herramienta de Estudio y Plantilla Base (Norma Antigua)

Nota Técnica Importante: La presente hoja de cálculo, aunque es una obra maestra de la programación en VBA para Excel, fue desarrollada con los factores de Zona (Z), Uso (U), Suelo (S) y Amplificación (C) correspondientes a una versión antigua de la Norma E.030.

Por este motivo, no recomendamos su uso directo para expedientes técnicos actuales sin previa modificación. Este aporte se comparte como una herramienta estrictamente académica y de estudio.

Es el formato ideal para que estudiantes y tesistas analicen el código fuente de la Macro, entiendan la lógica de exportación, y actualicen internamente los parámetros para adaptarla a la modificatoria vigente de la norma sismorresistente.

Descargar Generador de Espectro (.xlsm)

Estudia el código, actualiza las variables normativas y crea tu propia herramienta de exportación.

📥 DESCARGAR ARCHIVO .ZIP AQUÍ

Descargar Excel

Desarrollada por Henry-HAACH, diseñada para calcular el Espectro Sísmico de Diseño según la Norma E.030 (Perú).
