Medir tuberías, canales, cercos y otros elementos en un plano exige obtener longitudes y controlar qué objetos ya se contabilizaron. SUMAPOL reúne ambas tareas en una rutina AutoLISP con ventana de configuración y cuadro resumen.
¿Qué hace SUMAPOL?
- Suma las longitudes de polilíneas, líneas y arcos.
- Cambia el color de cada objeto al seleccionarlo, con púrpura como color predeterminado.
- Permite elegir otro color desde la ventana.
- Ofrece selección individual o selección por capa indicando un solo objeto.
- Muestra cantidades por tipo de objeto, longitudes por capa y total general.
- Permite insertar una tabla editable de resumen en el dibujo.

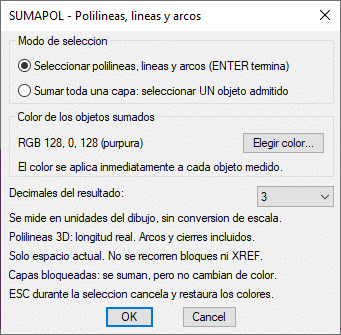

Configurar la medición
Ejecuta SUMAPOL para abrir la ventana de opciones. Elige el modo de selección, el color de identificación y la cantidad de decimales para presentar los resultados.

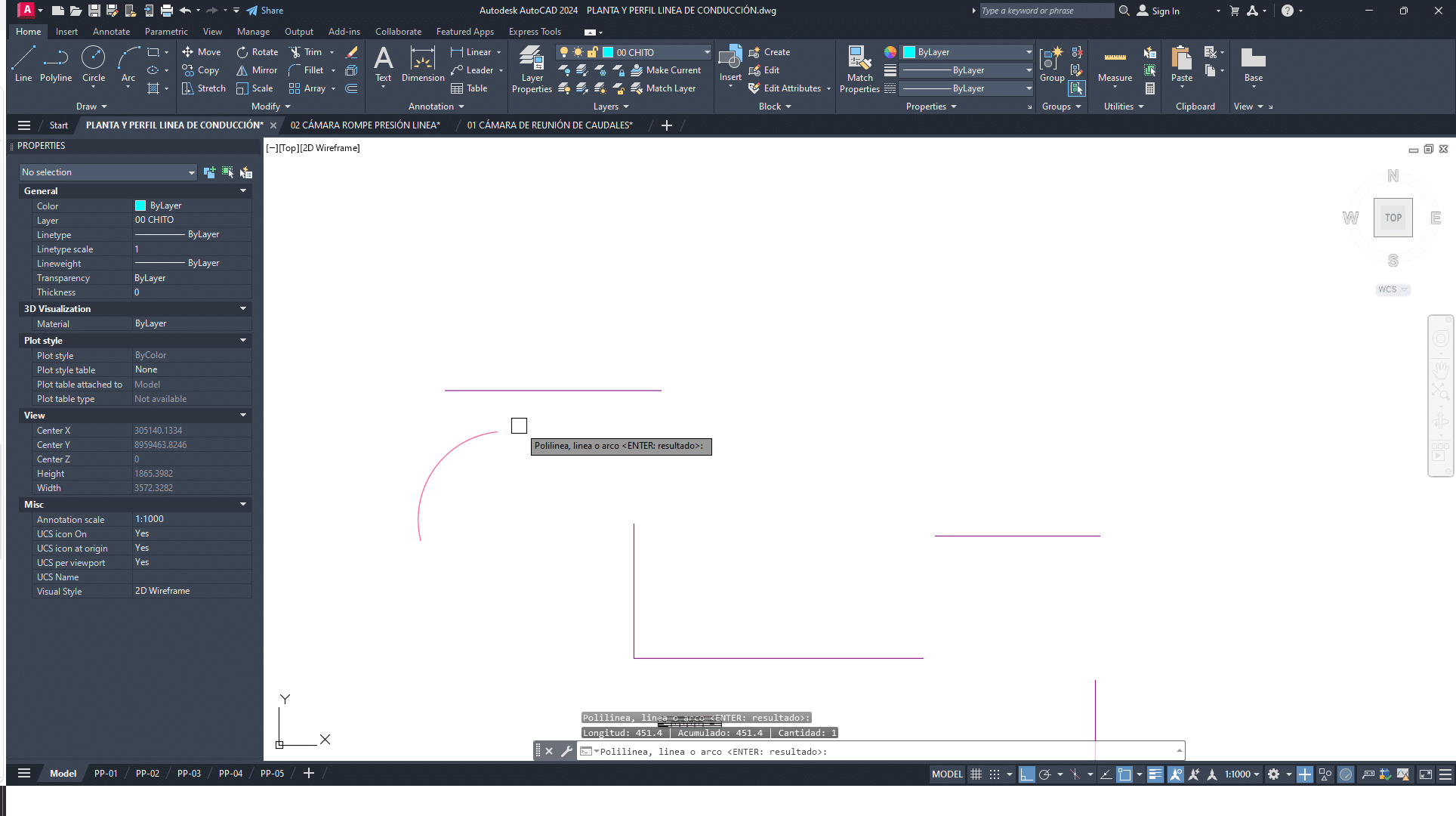

Seleccionar objetos o sumar una capa
Selección individual: señala las polilíneas, líneas y arcos que deseas medir. Los elementos cambian de color a medida que se incorporan al cálculo. Pulsa Enter al terminar para consultar el resultado. Si vuelves a seleccionar el mismo objeto en la operación, no se cuenta dos veces.
Selección por capa: basta con indicar un objeto de la capa que deseas medir. La rutina procesa los tipos de entidad admitidos de esa capa en el espacio actual del dibujo.

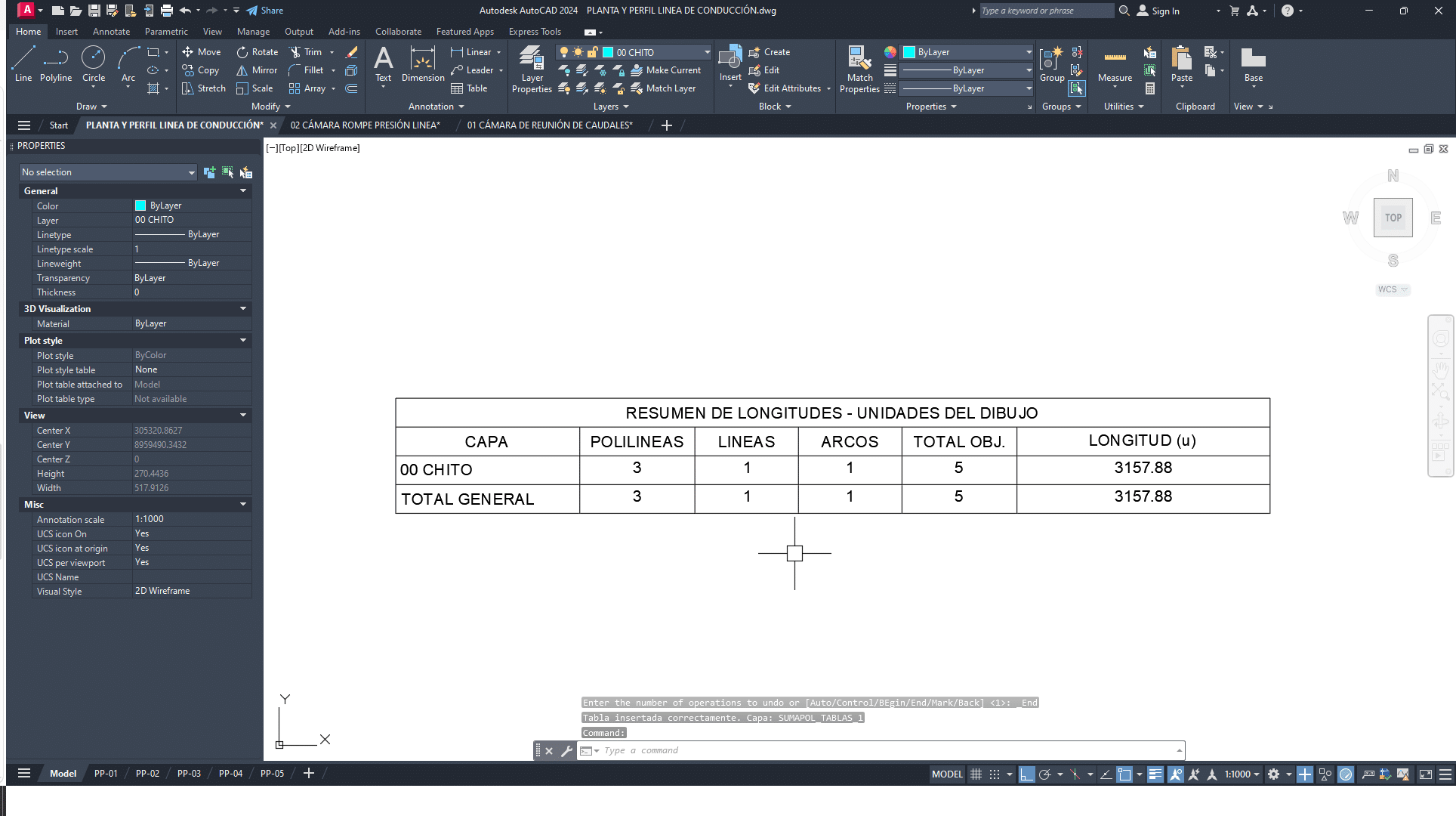

Resumen e inserción de tabla
La ventana de resultados muestra la longitud total y un cuadro por capa con la cantidad de polilíneas, líneas y arcos, el total de objetos y su longitud acumulada.
Para llevar el resultado al plano, pulsa «Insertar tabla en dibujo», define la altura del texto y haz clic en el punto de inserción. La versión 1.2 refuerza la visibilidad de la tabla y permite acercar la vista al resultado.
Cómo instalar y usar SUMAPOL
- Descarga el ZIP y extrae
SUMAPOL.lsp. - En AutoCAD, escribe
APPLOAD, selecciona el archivo y pulsa Cargar. - Escribe
SUMAPOLen la línea de comandos. - Configura el color y el modo de selección.
- Selecciona los objetos; en el modo individual, pulsa Enter para finalizar.
- Revisa el resumen e inserta la tabla si deseas incorporarla al plano.
La ventana está integrada en el archivo LSP: no requiere un archivo DCL separado.
Consideraciones de uso
Las longitudes se expresan en unidades del dibujo. Si dibujas en metros, el resultado corresponde a metros; la rutina no convierte unidades automáticamente.
Los elementos de capas bloqueadas pueden sumarse sin cambiar de color. Dos objetos distintos superpuestos se contabilizan por separado. La tabla conserva el resultado del momento de la medición: vuelve a ejecutar SUMAPOL si modificas la geometría.
Rutina desarrollada para AutoCAD de escritorio en Windows con soporte de AutoLISP y ActiveX.
Descargar la rutina
Descarga SUMAPOL v1.2 y utiliza su ventana de medición para obtener longitudes y cuadros de resumen en tus planos.
