El tanque de Combustóleo [Anecdotario de un ingeniero civil #04]

La cuarta entrega del anecdotario del ingeniero Francisco Garza Mercado.

Hace algunos años se obligó por ley emplear un combustible llamado combustóleo. Para la operación de una planta eléctrica privada se necesitó un tanque enterrado, medianamente grande. Recuerdo que era de 64 x 64 x 8 m con capacidad de 32,000 m3.

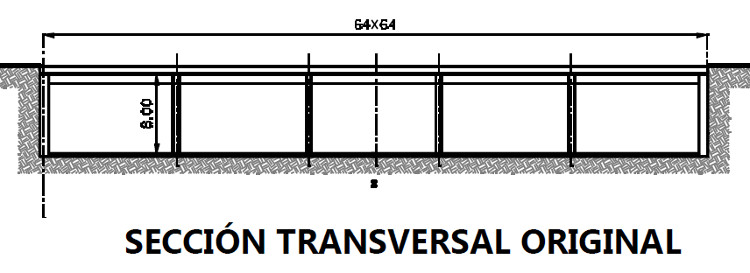

Se concursó la obra utilizando un proyecto estructural hecho por una compañía constructora, que especificaba muros de contención perimetrales verticales de 8 m de altura, y una losa de concreto para maniobras de camiones de combustóleo, apoyada en columnas y zapatas de concreto reforzado, como se muestra en el corte siguiente.

Cuando mi amigo, el contratista invitado al certamen de construcción. me lo mostró, acordamos una revisión EV: yo le haría un nuevo proyecto sin costo para él, pero, de aprobarse, me pagaría el 25% del ahorro. De acuerdo a las reglas originales del EV se estableció que otro 25% sería para él y el resto, 50%, se devolvería al cliente, de modo que el cambio le resultara atractivo.

Combustóleo 01

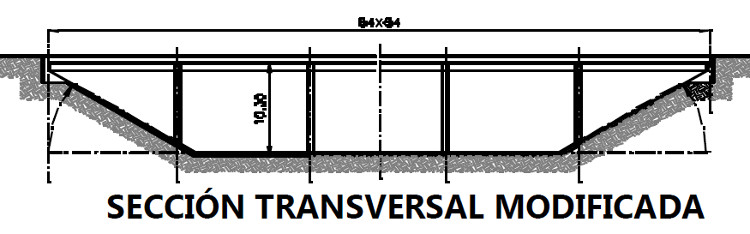

La estrategia para lograr ahorros fue elemental: en lugar de muros de contención verticales (que resultaban de 50 cm de espesor, con refuerzo vertical de varilla de 1‖ cada 10 cm y refuerzo horizontal de 5/8‖ cada 20 cm) sugerimos un talud de 30º aproximadamente (de solo 10 cm. de espesor, parrilla de 3/8‖ cada 30 cm). El volumen de líquido desalojado por el talud se compensó aumentando un poco la profundidad del tanque, como se muestra enseguida.

Combustóleo 02

La diferencia de costo resultó de aproximadamente 40 mil dólares, suficiente para ganar el concurso y para que el contratista me pagara los 10 mil que me correspondían.

Fue un pago excelente por un poco de diseño estructural y de trabajo. No obstante, todos salimos ganando: la planta eléctrica se ahorró 20 mil dólares y el contratista se ganó 10 mil más de lo que pensaba ganar con la construcción.

Autor: Ing. Francisco Garza Mercado, tiene un bufete especializado en diseños estructurales. La mayor parte se refiere a proyectos de su localidad, la ciudad de Monterrey, N.L., pero tiene muchos en el territorio nacional y algunos internacionales. Tiene 55 años, a la fecha, dedicado a la ingeniería estructural.

Foto del avatar

Ingeniero Civil, que comparte información relacionado a esta profesión y temas Geek. "Si buscas resultados distintos, no hagas siempre lo mismo"
