Hoja excel para diseño de cerchas de madera

Hoja de calculo excel para diseño de cerchas de madera basado en el manual de diseño de madera para el Grupo Andino.

Cercha de madera

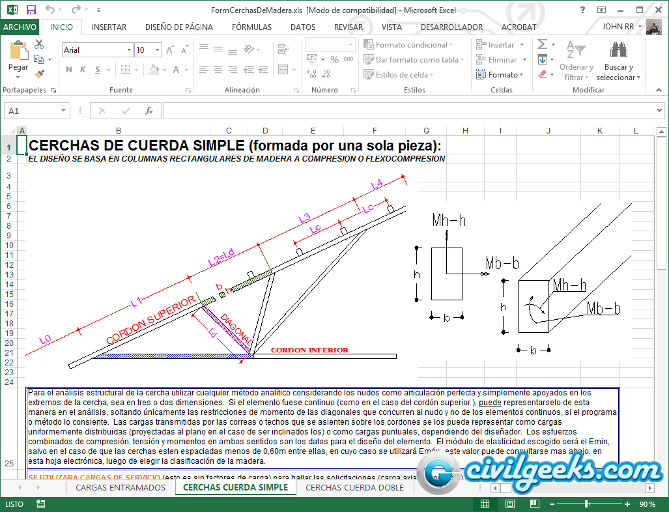

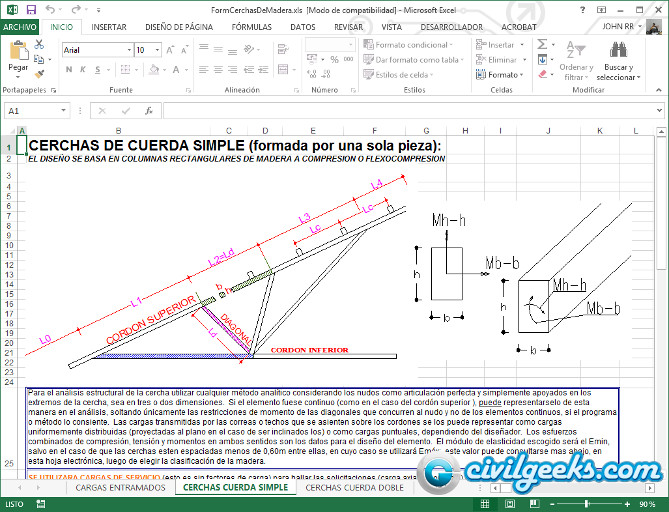

Para el análisis estructural de la cercha utilizar cualquier método analítico considerando los nudos como articulación perfecta y simplemente apoyados en los extremos de la cercha, sea en tres o dos dimensiones.  Si el elemento fuese continuo (como en el caso del cordón superior ), puede representarselo de esta manera en el análisis, soltando únicamente las restricciones de momento de las diagonales que concurren al nudo y no de los elementos continuos, si el programa o método lo consiente.  Las cargas transmitidas por las correas o techos que se asienten sobre los cordones se los puede representar como cargas uniformemente distribuidas (proyectadas al plano en el caso de ser inclinados los) o como cargas puntuales, dependiendo del diseñador.  Los esfuerzos combinados de compresión, tensión y momentos en ambos sentidos son los datos para el diseño del elemento.  El módulo de elasticidad escogido será el Emin, salvo en el caso de que las cerchas esten espaciadas menos de 0,60m entre ellas, en cuyo caso se utilizará Emáx;  este valor puede consultarse mas abajo, en esta hoja electrónica, luego de elegir la clasificación de la madera.

Descargar hoja excel

Gracias a : www.cici.org.ec

Ingeniero Civil, que comparte información relacionado a esta profesión y temas Geek. "Si buscas resultados distintos, no hagas siempre lo mismo"
