Memorias de Calculo de Estructuras Metálicas [Análisis tridimensional 3D – incluido archivo SAP 2000 ]

En proyectos de Estructuras metalicas destinadas a albergue de ambientes (Techos de Tijerales tipicos, de Arcos tipicos, etc. )  que SI requieren solicitaciones de portar cargas propias del uso de los ambientes, el Analisis Estructural requiere realizarse en las 3 dimensiones de la estructura (analisis de todos los tijerales o arcos juntos, con sus respectivas conexiones).

Como ejemplo aplicativo se muestra la parte estructural del proyecto

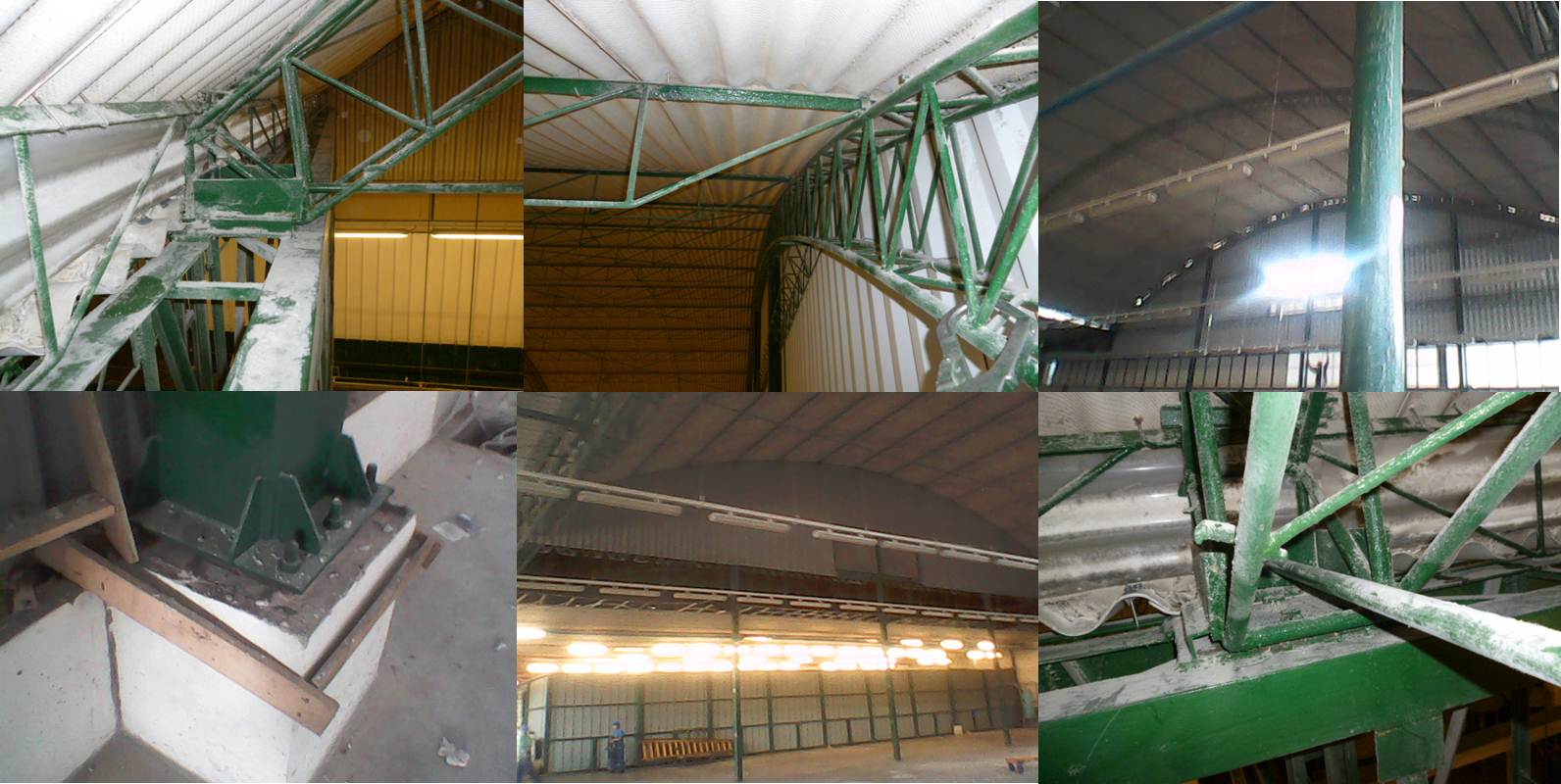

Ampliacion – Taller Industrial (Techo Metalico) y Tejeduria _ Cia. Industrial Nuevo Mundo S.A.“:

-Ubicacion: Cercado de Lima, Lima      -Luz: 23 m (1 tramo)     -Terreno: 704 m2     -Fecha: setiembre 2012

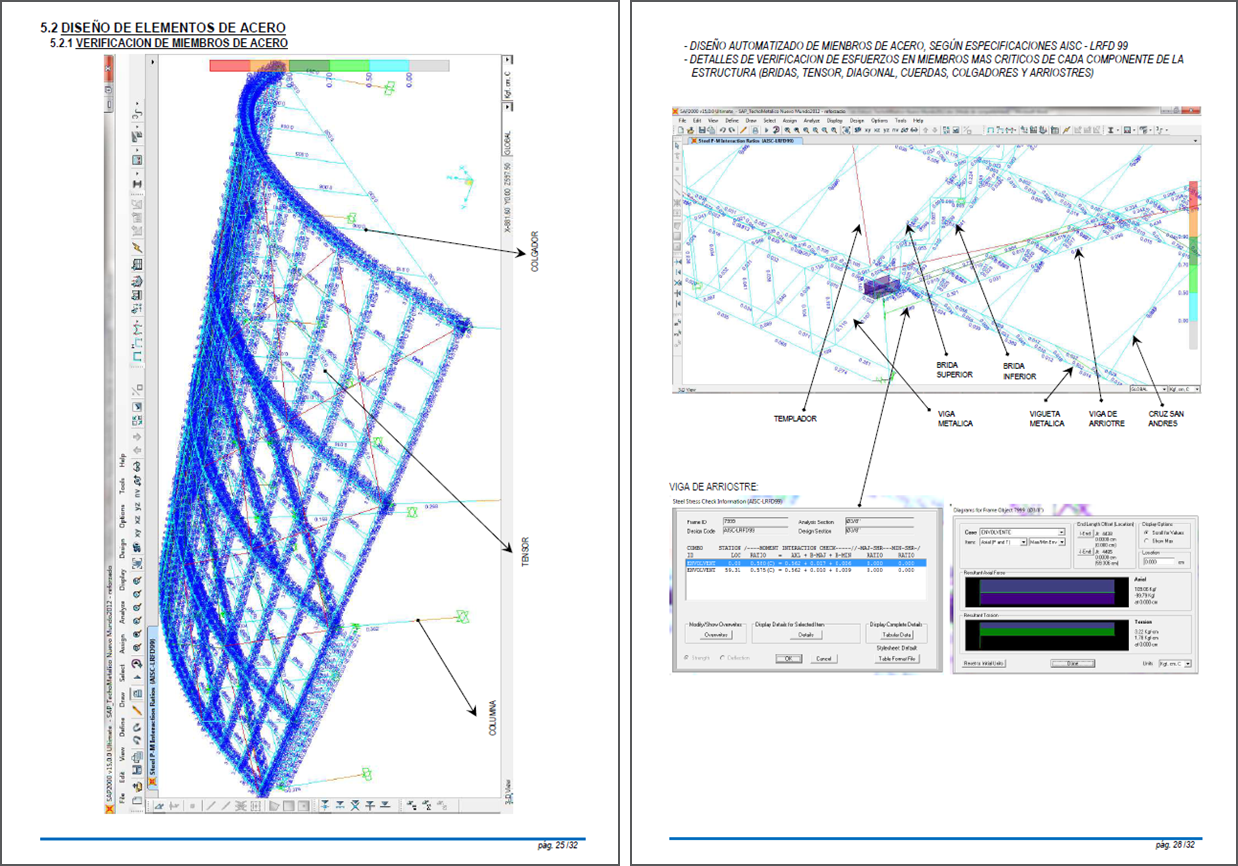

Donde el Analisis y Diseño Tridimencional considera las siguientes cargas, de acuerdo a su ubicacion geografica:

– Carga muerta: cobertura, falso cielo raso (drywall), luminarias, pasarellas, ductos (aire acondicionado).
– Carga viva: 30 kg/m2 (minima a considerarse en techos curvos, Norma Peruana E.020 – RNE)
– Carga de Viento: segun coeficientes de la Norma Peruana E.020 – RNE
– Carga de Sismo: Espectro Dinamico, segun Norma NTE E.30

Requiere tambien Analisis por cargas de Sismo, debido a la presencia de cargas muertas y vivas que portara la estructura en condiciones de servicio: el considerable peso propio y la carga viva determinan un considerable valor de la carga de Sismo, tanto en el sentido coplanar como en el sentido transversal al plano de las armaduras; predominando el analisis y diseño por cargas de Sismo.

Depende de cada Ing. Calculista  los metodos de modelado de los diferentes elementos estructurales (tijerales, arcos, viguetas, arriostres, templadores, tensores, planchas, cartelas, columnas, etc.) y sus propias habilidades con los comandos para una rapida obtencion del modelo completo en el SAP2000 (importacion de ejes curvos en dxf, move, replicate linear, replicate radial, replicate mirror, extrude points to line, extrude lines to plane, divide areas, merge areas, divide frames, etc, etc.)

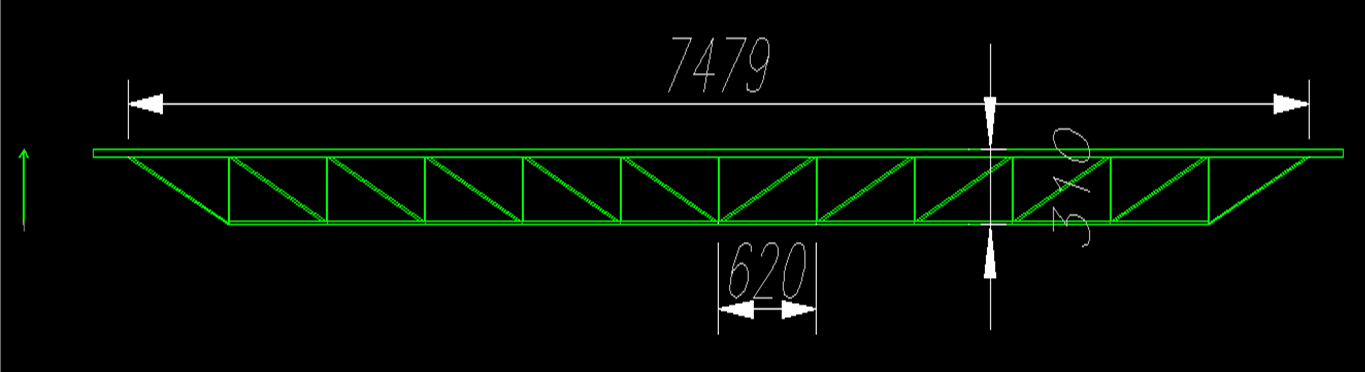

Cabe mencionar la importancia del analisis y diseño de las viguetas metalicas cuando las luces de estas superan los 5 m (separacion entre Tijerales o Arcos metalicos > 5 m), puede determinarse que las bridas de la vigueta requieren ser de perfiles (angulos “L”) debido a que no resistiria las cargas solicitadas si se armarsen solo con varillas lisas.

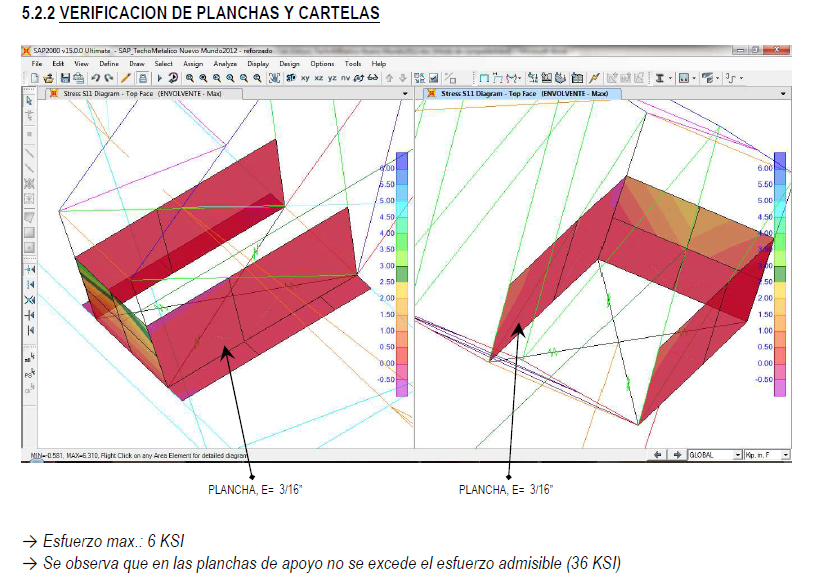

Otro detalle importante es con las Planchas y Cartelas de apoyo (modelados como elementos Shell) en verificar que no se exceda de la resistencia del material: en este caso el material de las planchas es Acero A36 (resistencia 36 KSI) al visualizar los esfuerzos en los elementos shell se observa que con el espesor de las planchas de apoyo (e= 1/4″ para este caso) no se excede del esfuerzo admisible (36 KSI), si en alguna plancha se excediera de 36 KSI se aumenta el espesor de esta (a 5/16″ o  3/8″)



Descargar incluye:

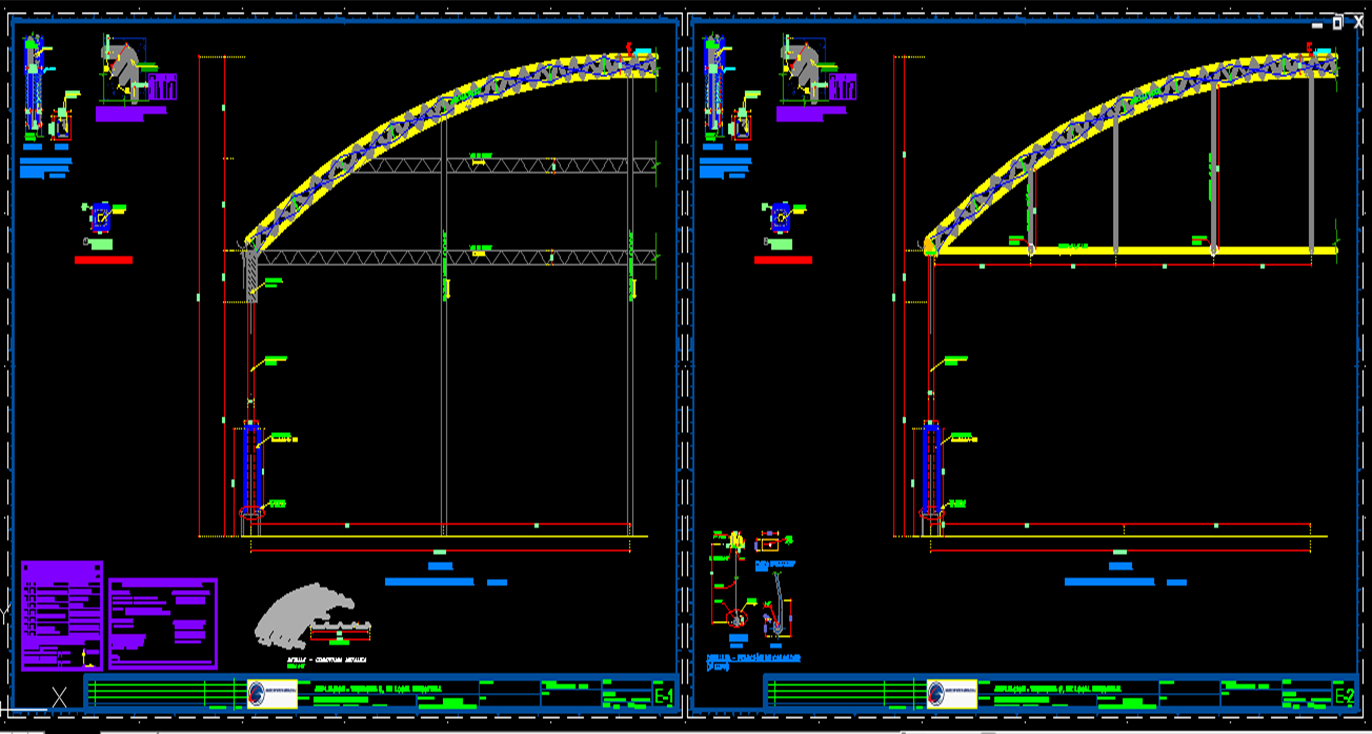

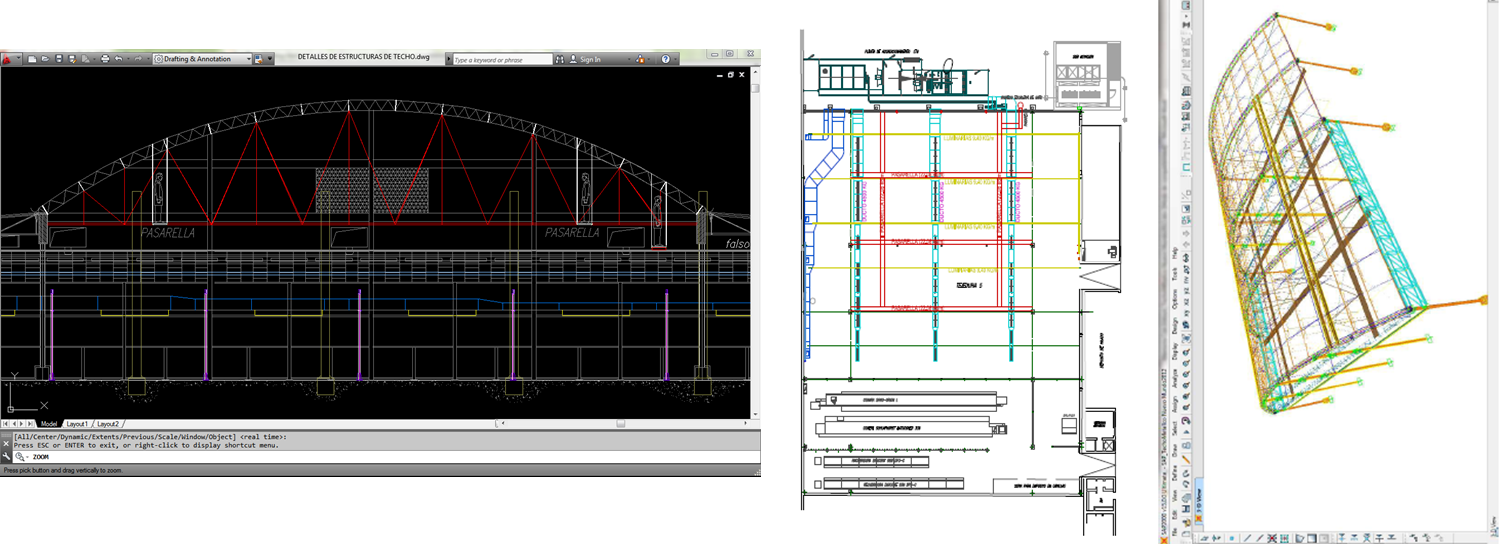

  • Planos autocad (arquitectura, estructuras)
  • Memoria de Calculo, en pdf. Fotografias.
  • SAP 2000 (Arco Metalico, vigueta tipica)

http://depositfiles/        ó        http://uploaded/         ó         http://rapidgator



Mas proyectos similares, descarga gratuita  en:
proyectosconstruccionesperu.blogspot.com

Ing. Norman Sanchez T.

Bach. Ing. Civil (UNFV - Lima, Peru). Especializacion en ing. estructural asistido con software (edificaciones, obras viales, irrigaciones, saneamiento) y Evaluacion Economica de Proyectos de Inversion Publica. Inspector diversas obras particulares (Lima, Ica, Arequipa, Piura, Amazonas, Huanuco, Junin, Ancash) . Ponente en V COLEIC Ecuador 2008, y otros Congresos y Seminarios.
