En proyectos de Estructuras metalicas destinadas a albergue de ambientes (Techos de Tijerales tipicos, de Arcos tipicos, etc. )  que no requieren solicitaciones de portar cargas propias del uso de los ambientes, el Analisis Estructural es suficiente realizarlo en el plano de la estructura tipica (analisis en el plano de un tijeral tipico o de un arco tipico).

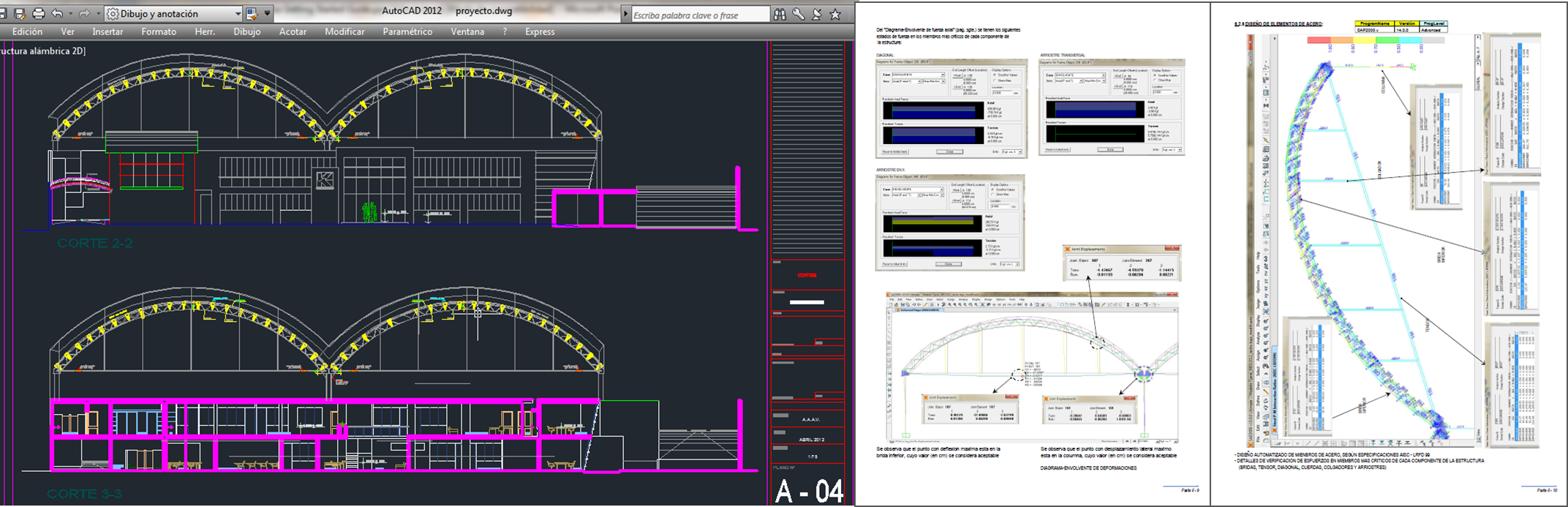

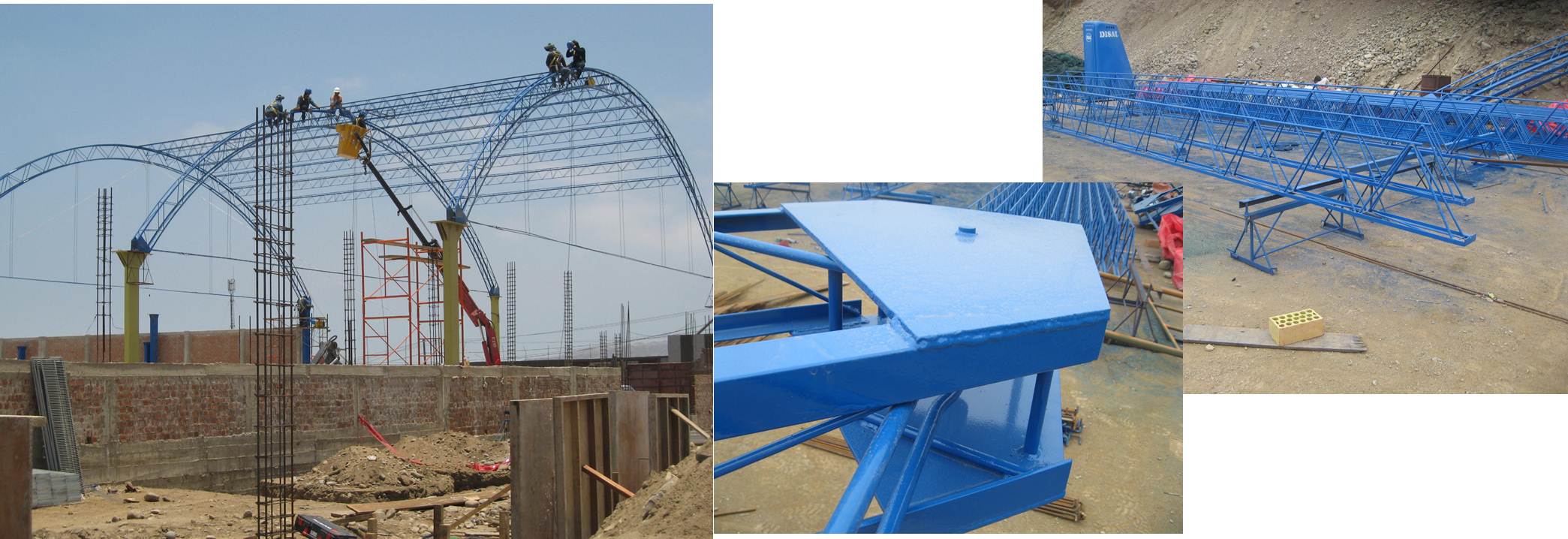

Como ejemplo aplicativo se muestra la parte estructural del proyecto
Planta Industrial (Techo Metalico) y Oficinas administrativas_ Llaves Peruanas S.A.C.“:

-Ubicacion: Villa el Salvador, Lima      –Luz: 46 m (2 tramos de 23 m)     -Terreno: 2,700 m2     –Fecha: junio 2012


Donde el Analisis y Diseño en el plano considera las siguientes cargas, de acuerdo a su ubicacion geografica:
Carga muerta: cobertura, acabados, alumbrado, etc.
Carga viva: 30 kg/m2 (minima a considerarse en techos curvos, Norma Peruana E.020 – RNE)
Carga de viento: segun coeficientes de la Norma Peruana E.020 – RNE

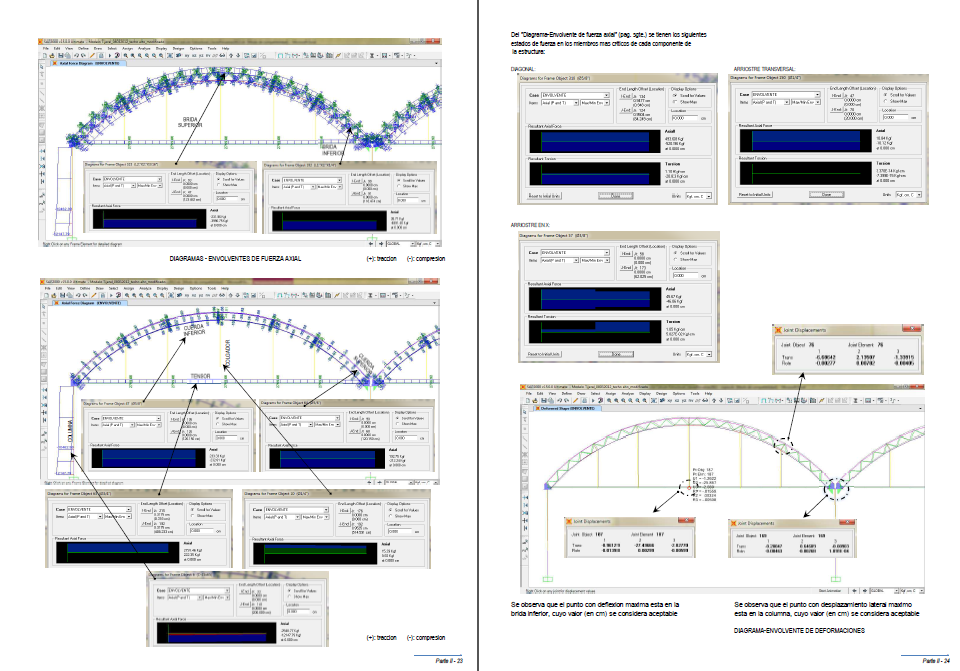

No requiriendo Analisis por cargas de Sismo, debido a la ausencia de cargas vivas que pueda portar la estructura en condiciones de servicio: el bajo peso propio y la ausencia de carga viva determinan un bajo valor de la carga de Sismo, tanto en el sentido coplanar como en el sentido transversal al plano de la estructura; predominando el analisis y diseño por carga de Viento.

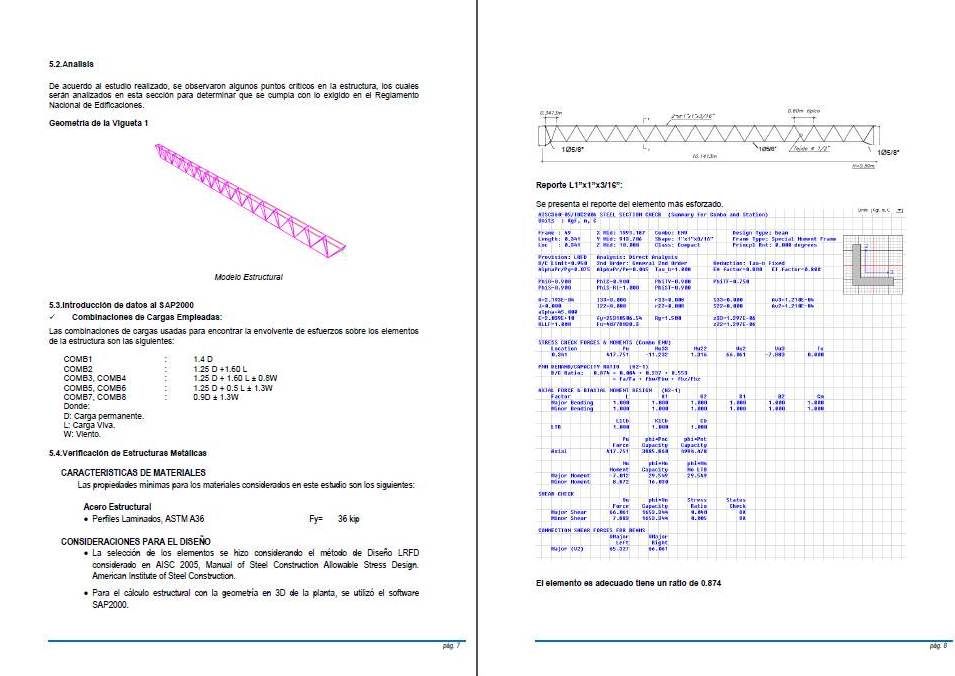

Cabe mencionar la importancia del analisis y diseño de las viguetas metalicas cuando las luces de estas superan los 5 m (separacion entre Tijerales o Arcos metalicos > 5 m), puede determinarse que las bridas de la vigueta requieren ser de perfiles (angulos “L”) debido a que no resistiria las cargas solicitadas si se armarsen solo con varillas lisas.

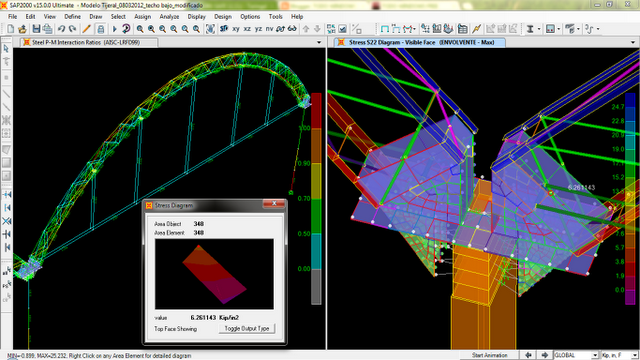

Otro detalle importante es con las Planchas y Cartelas de apoyo (modelados como elementos Shell) en verificar que no se exceda de la resistencia del material: en este caso el material de las planchas es Acero A36 (resistencia 36 KSI) al visualizar los esfuerzos en los elementos shell se observa que con el espesor de las planchas de apoyo (e= 1/4″ para este caso) no se excede del esfuerzo admisible (36 KSI), si en alguna plancha se excediera de 36 KSI se aumenta el espesor de esta (a 5/16″ o  3/8″)



Descargar incluye:

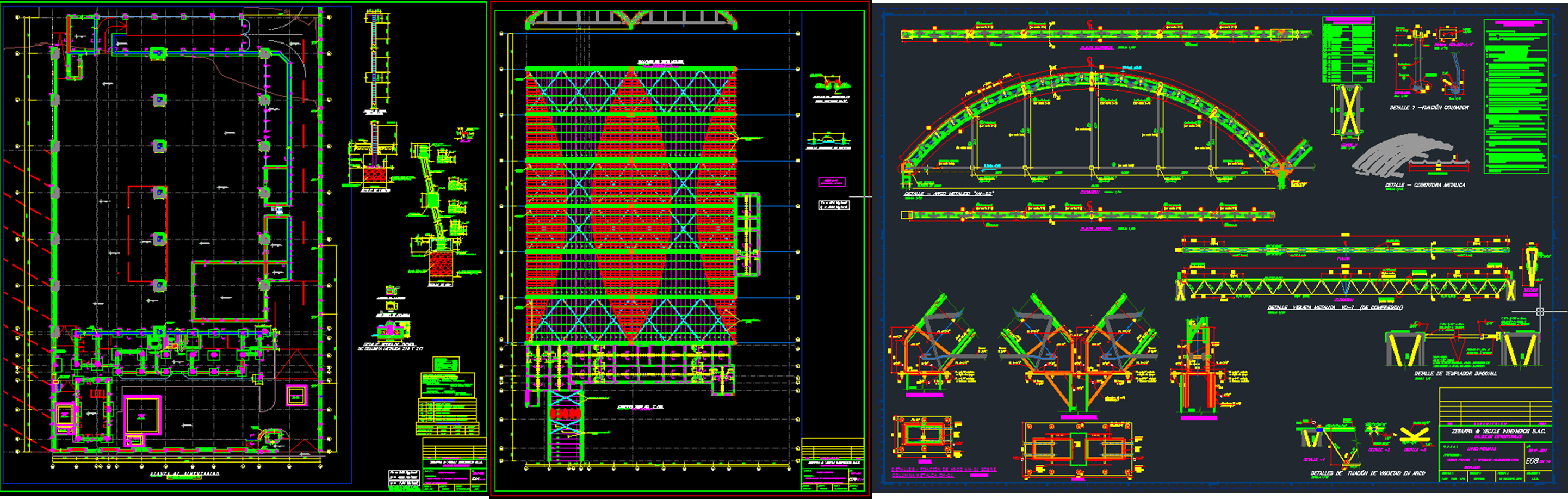

  • Planos autocad (arquitectura, estructuras)
