Diseño y Análisis de Capacidad Portante en Grupo de Pilotes con el software GEO5
Presentamos uno de los desafíos más complejos dentro de la ingeniería geotécnica moderna: «El diseño y Análisis de Capacidad Portante en Grupo de Pilotes con GEO5 de cimentaciones profundas mediante grupos de pilotes».
A diferencia de un pilote aislado, la interacción entre elementos contiguos, la rigidez del encepado (tapa o losa de cabezal) y los efectos de grupo modifican significativamente la capacidad portante vertical, las deformaciones y la distribución de fuerzas internas.
En este artículo técnico, revisamos paso a paso el procedimiento metodológico utilizando el software GEO5 – Grupo de Pilotes, abarcando desde las formulaciones analíticas de capacidad portante hasta el análisis de esfuerzos y armaduras mediante el Método Spring.
1. Enfoques con GEO5: Analítico vs. Método Spring
El programa de GEO5 aborda el diseño del grupo de pilotes mediante dos metodologías complementarias:
- Soluciones Analíticas: Están destinadas al análisis rápido de la capacidad portante vertical y el asentamiento promedio bajo cargas puramente axiales N). Evalúa el comportamiento según el tipo de suelo (cohesivo no drenado o granular drenado).
- Método Spring (Subreacción del Suelo): Permite calcular la deformación global de la cimentación y determinar las fuerzas internas a lo largo de cada pilote ($N, M_x, M_y, M_z, H_x, H_y). Es fundamental para obtener el desplazamiento/rotación del encepado rígido y la envoltura para la jaula de refuerzo.
2. Modelado y Geometría del Encepado

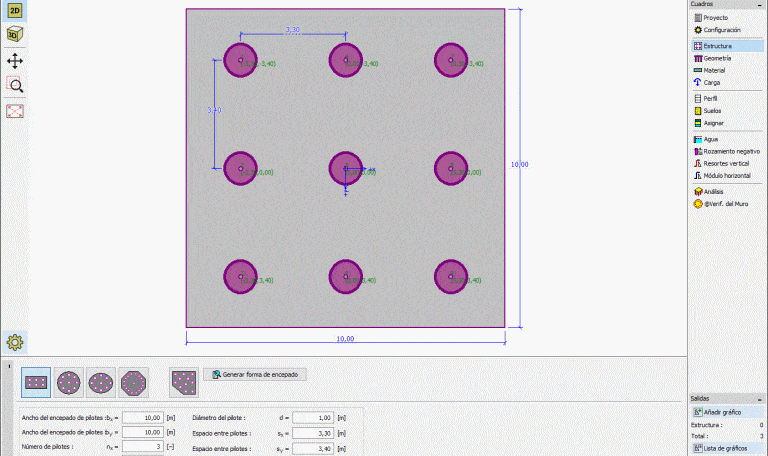

Para ilustrar el procedimiento, configuramos una matriz de pilotes dispuesta en un encepado rígido:
- Disposición del grupo: Arreglo ortogonal de 3 \times 3 pilotes (n_x = 3, n_y = 3), totalizando 9 pilotes.
- Geometría: Diámetro del pilote d = 1.00 m}, con espaciamiento entre ejes sx = 3.30m y s Y = 3.40 m.
- Encepado: Losa cuadrada de 10.00 m times 10.00m.
Tip de productividad en GEO5: Es posible importar la geometría, perfil estratigráfico y propiedades del suelo directamente desde el programa GEO5 Pilote Simple, utilizando la función Copiar datos / Pegar datos, agilizando notablemente el flujo de trabajo.
3. Definición de Cargas para Estado Límite Último (ELU) y Servicio (ELS)
El análisis geotécnico y el diseño estructural requieren ingresar adecuadamente las combinaciones de carga aplicadas sobre la cabeza del encepado:
- Carga de Diseño (ELU): Para la verificación de capacidad portante y esfuerzos internos (N = 5680 kN}, M_y = 480 kNm, H_x = 310 kN).
- Carga de Servicio (ELS): Para el cálculo de asentamientos (N = 4000 kN, M_y = 320 kNm, H_x = 240 kN).
4. Capacidad Portante de la Eficiencia de Grupo (beta_g)
En suelos granulares (condiciones drenadas), la capacidad portante del grupo R_g se obtiene ajustando la capacidad del pilote individual R_c mediante un factor de eficiencia beta_g (R_g = Beta_g R_c), el cual depende estrictamente de la geometría del arreglo (n_x, n_y, s_x, s_y, d).
GEO5 permite comparar distintos estándares internacionales para definir Beta_g:
| Método / Norma | Eficiencia del Grupo (Beta_g$) | Capacidad Portante de Pilote Simple R_c (kN) | Capacidad Portante del Grupo R_g (kN) |
|---|---|---|---|
| La Barré (CSN 73 1002) | 0.84 | 2219.06 | 7491.90 |
| UFC 3-220-01A / NAVFAC | 0.80 | 2219.06 | 7100.98 |
| Seiler-Keeney | 0.99 | 2219.06 | 8829.18 |
Para la verificación bajo el Eurocódigo 7 (EN 1997-1 DA2) y la metodología NAVFAC DM 7.2, la condición de seguridad se cumple holgadamente al verificar que la resistencia del grupo R_g = 7491.90kN supera a la carga actuante de diseño V_d = 6991.86 kN (con criterio de verificación ACEPTABLE).
5. Estimación de Asentamientos del Grupo de Pilotes
El asentamiento del grupo de pilotes (s) difiere de la respuesta de un pilote aislado debido al solapamiento de bulbos de presión a mayor profundidad. En el programa se aplica el factor de asentamiento del grupo (g_f) según metodologías consolidadas como Poulos:
- NAVFAC DM 7.2: R_yu = 3184.47kN s = 34.8 mm
- EFECTIVE STRESS: R_yu = 7274.43kN s = 15.3 mm
- CSN 73 1002: R_yu = 8057.77 kN s = 15.3 mm
6. Verificación Estructural y Diagramas de Esfuerzos Internos

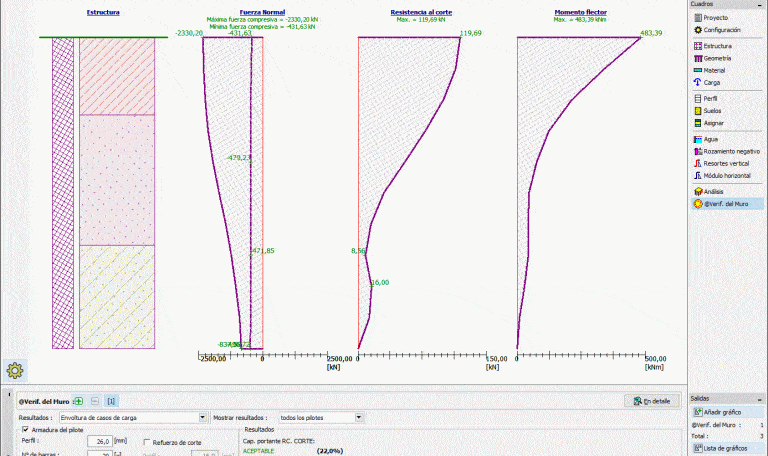

Una de las mayores ventajas del programa Grupo de Pilotes de GEO5 es la capacidad de obtener los diagramas envolventes de solicitaciones a lo largo del fuste para el pilote crítico del grupo:
Resultados del Análisis Estructural (Verificación):
- Fuerza Normal Axial: Compresión máxima = -2330.20 kN | Compresión mínima = -431.63 kN.
- Fuerza Cortante Máxima: V_max = 119.69 kN (focalizada en la cabeza de conexión con el encepado).
- Momento Flector Máximo: M_max = 483.39 kNm (máximo en la unión encepado-pilote, atenuándose con la profundidad).
Verificación del Refuerzo de Hormigón Armado (EN 1992-1-1 / ACI):
Para una sección circular con 20phi 26 mm y recubrimiento de 60mm:
- Capacidad portante a Corte: ACEPTABLE (22.0%)
- Capacidad portante a Flexión: ACEPTABLE (29.1%)
- Relación de armadura: ACEPTABLE (26.4%)
Conclusiones y Recomendaciones Geotécnicas
- Sensibilidad de la Eficiencia: El factor Beta_g condiciona directamente la capacidad global. En proyectos reales es recomendable comparar normativas conservadoras (UFC/NAVFAC) frente a métodos empíricos según el tipo de suelo.
- Control de Momentos en Cabezal: Los valores máximos de corte y flexión se concentran en el primer tercio superior del pilote. Garantizar un correcto empotramiento y detallado del acero en la conexión con la losa es crucial.
- Modelación Completa: Complementar el cálculo analítico con el Método Spring en GEO5 asegura una transición fluida entre el diseño geotécnico de capacidad del terreno y el diseño estructural de las armaduras del hormigón.
