Manejo y Dominio de Estación Total + Emulador Leica FlexLine

Por que el proceso de mejora continua nunca acaba y siempre hay que seguir actualizando los pequeños aportes que venimos realizando a la gran comunidad de Ingeniería en habla Hispana, hoy les paso a compartir el manual del Curso – Taller: Manejo y Dominio de Estación Total, utilizado para su enseñanza en el: Centro de Centro de Capacitación y Formación en Ingeniería – CECAFI EIRL, en la Ciudad de Cajamarca – Perú.

Este documento, es la versión revisada, corregida y ampliada de la publicación: Topografía con Estación Total, publicada el mes de junio del 2015.

Además, esta publicación contiene el Emulador Leica FlexLine, que es el software oficial elaborado por Leica Geosystem, como parte de sus procesos de interfaz y acoplamiento al manejo de las Estaciones Totales del tipo: Leica FlexLine Plus (TS02 Plus, TS06 Plus y TS09 Plus).

El temario que abarca este Curso – Taller, interactúa acertadamente en el manejo de la Estación Total y sus principales aplicaciones, describiéndose formas alternativas y analíticas para realizar diferentes labores, sin dejar de lado la exactitud y precisión que todo proyecto debe tener; así mismo, se desarrollan nuevas metodologías, que en concordancia con la topografía clásica, dan una mejor funcionabilidad a las labores topográficas generales y específicas.

Los ítems desarrollados en la presente son los siguientes:

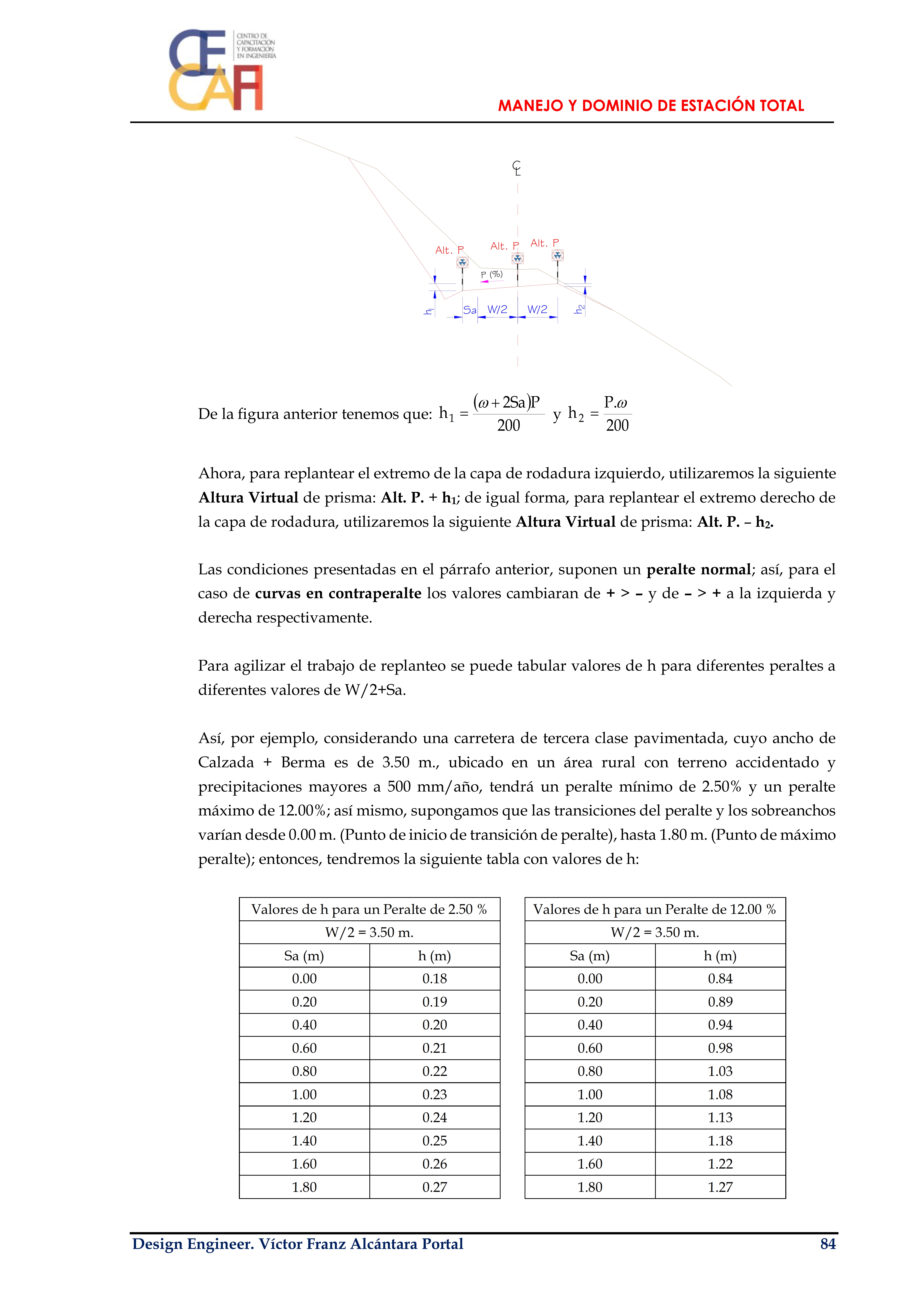

Capítulo I: LA ESTACIÓN TOTAL: CONFIGURACIÓN, MEDICIONES, RADIACIONES SIMPLES Y CAMBIOS DE ESTACIÓN.

1.1. Introducción
1.2. Nociones Topográficas Básicas.
1.3. La Estación Total, Descripción, Partes, Accesorios, Prestaciones, Limitaciones y Recomendaciones.
1.4. Inicio, puesta en estación y almacenamiento de datos.

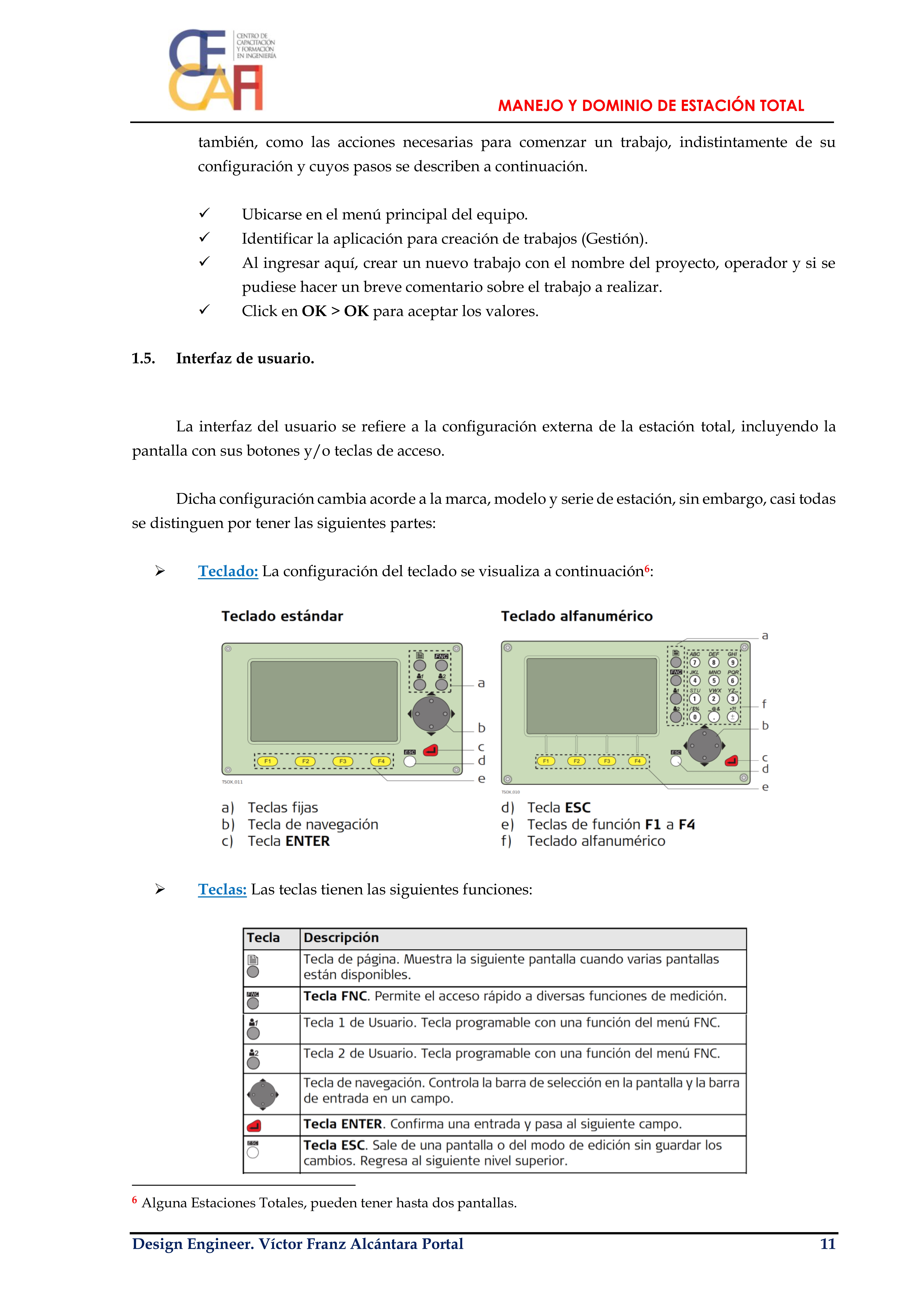

1.5. Interfaz de usuario.
1.6. Configuración General y EDM.
1.7. Posicionamiento de la estación mediante un punto conocido.
1.8. Referenciación Topográfica por Norte Magnético, Geográfico y Referencial.
1.9. Referenciación Solar y Astronómica.
1.10. Medición y Codificación de Puntos.
1.11. Levantamientos Simples.
1.12. Levantamientos Batimétricos.

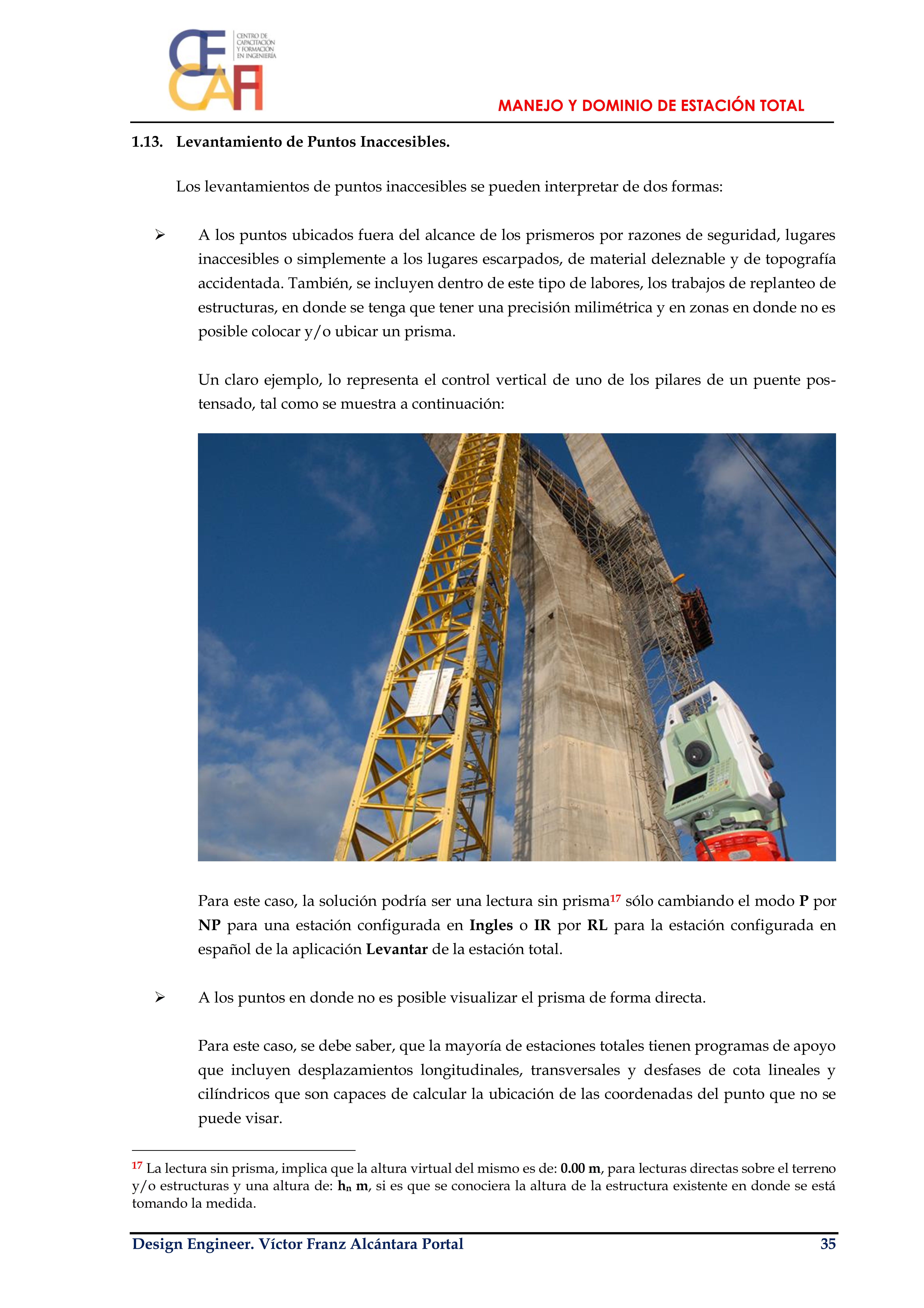

1.13. Levantamiento de Puntos Inaccesibles.

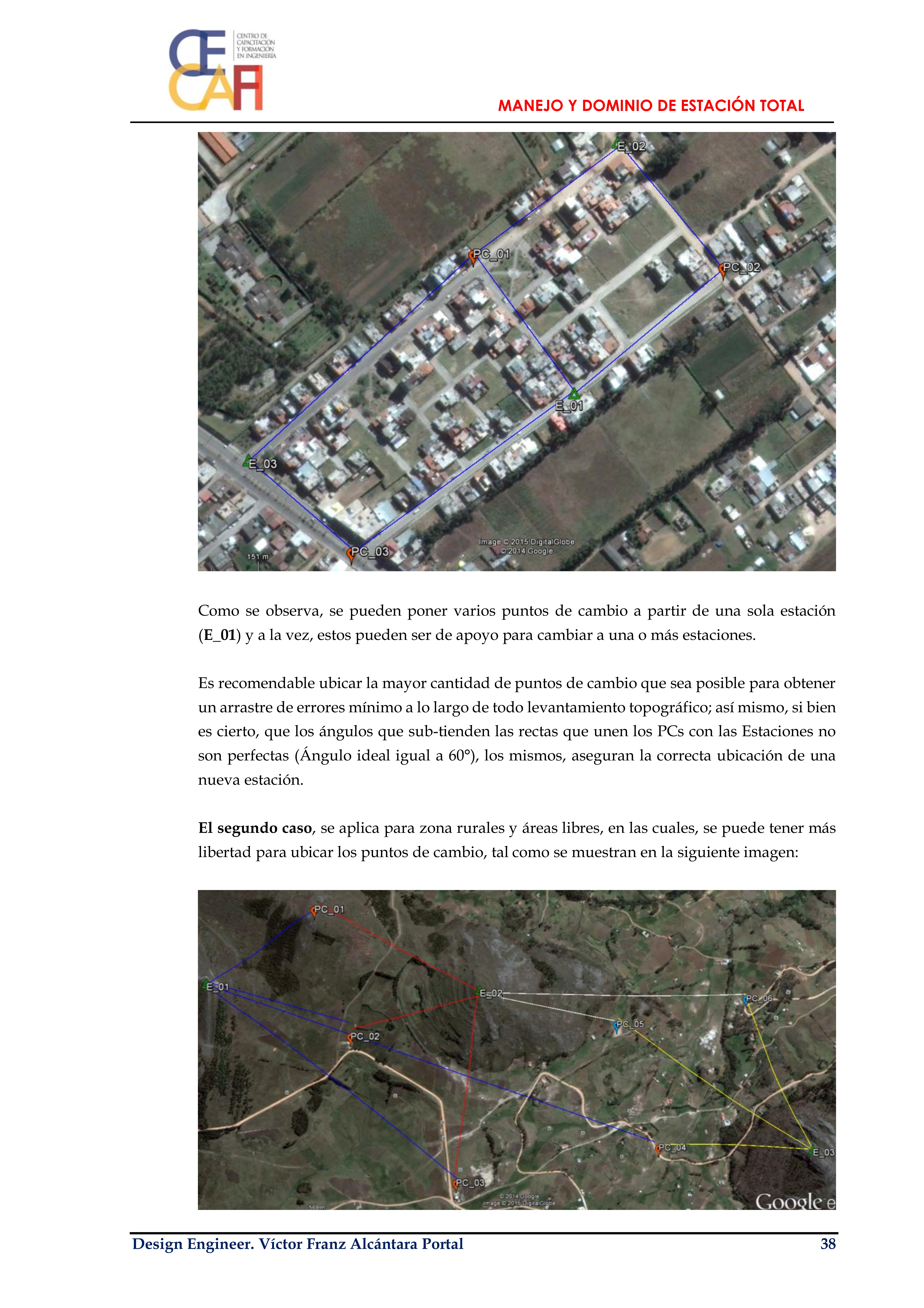

1.14. Cambios de Estación Mediante: Estación Libre, Orientación con Ángulo, Orientación con Coordenadas, Arrastre de Cotas y Poligonal Abierta.

Capítulo II: REPLANTEOS, CÁLCULO DE VOLÚMENES, LEVANTAMIENTOS ESPECIALES, ERRORES COMUNES Y GESTIÓN DE DATOS.

2.1. Introducción.
2.2. Líneas y Arcos de Referencia.
2.3. Trazo de Poligonales de Apoyo.
2.4. Trazo de Mallas de Perforación.
2.5. Trazo 2D y 3D.
2.6. Replanteo de Obras Lineales (Carreteras, Canales y Diques).
2.7. Replanteo de Explanaciones.
2.8. Replanteo de Estructuras (Edificaciones, Líneas de Alta Tensión y Pernos de Anclaje).
2.9. Distancia entre Dos Puntos y Aplicaciones.
2.10. Cálculo de Volúmenes.
2.11. Levantamientos y Replanteos Especiales.
2.12. Errores más Comunes en el Manejo de la Estación Total.
2.13. Gestión de Datos.

Capítulo III: PRIMER DÍA DE PRÁCTICA DE CAMPO.

3.1. Elección del Lugar de Prácticas.
3.2. Metodología de Trabajo.
3.3. Puesta en Estación.
3.4. Configuración General y EDM.
3.5. Posicionamiento de la Estación Total y Referenciación por Norte Magnético, Geográfico y Referencial.
3.6. Referenciación Solar y Astronómica.
3.7. Levantamiento Simple.
3.8. Levantamiento Batimétrico.
3.9. Levantamiento de Puntos Inaccesibles.
3.10. Cambios de Estación por: Estación Libre, Orientación por Ángulo, Orientación con Coordenadas, Arrastre de Cotas y Poligonal Abierta.
3.11. Gestión de Datos.

Capítulo IV: SEGUNDO DÍA DE PRÁCTICA DE CAMPO.

4.1. Metodología de Trabajo
4.2. Líneas y Arcos de Referencia.
4.3. Trazo de Poligonales de Apoyo.
4.4. Trazo de Mallas de Perforación.
4.5. Replanteo de una Carretera (Incluido Bombeos, Peraltes, Sobreanchos y Taludes)
4.6. Replanteo de un Dique o Botadero o Tajo.
4.7. Replanteo de Líneas de Alta Tensión.
4.8. Replanteo de Pernos de Anclaje.
4.9. Replanteo de Buzones.
4.10. Levantamiento y Replanteo Especial.
4.11. Control de Volúmenes.
4.12. Gestión de Datos.

DESCARGAR MANUAL AQUÍ

DESCARGAR EMULADOR LEICA FLEXLINE AQUÍ
