El Puente General Rafael Urdaneta, inaugurado en 1962 sobre el Lago de Maracaibo en Venezuela, constituye una de las obras más emblemáticas de la ingeniería latinoamericana del siglo XX. Diseñado por el ingeniero italiano Riccardo Morandi, el puente representó en su momento un hito en el uso del concreto pretensado aplicado a grandes luces y sistemas atirantados.
- El presente artículo analiza la obra desde el punto de vista estructural, abordando su sistema resistente, comportamiento mecánico, solución de cimentaciones en suelo lacustre, respuesta ante cargas dinámicas y lecciones derivadas del colapso parcial ocurrido en 1964. Asimismo, se discute su relevancia en la evolución del diseño de puentes atirantados modernos.
El crecimiento económico de la región zuliana a mediados del siglo XX exigía una conexión permanente entre la ciudad de Maracaibo y el resto del territorio venezolano. Antes del puente, la única conexión era mediante ferris, lo que representaba limitaciones logísticas y operativas significativas.
La solución adoptada no solo implicaba resolver un problema de transporte, sino enfrentar un desafío geotécnico y estructural complejo: construir una estructura de gran longitud sobre un lago con condiciones de suelo poco favorables.

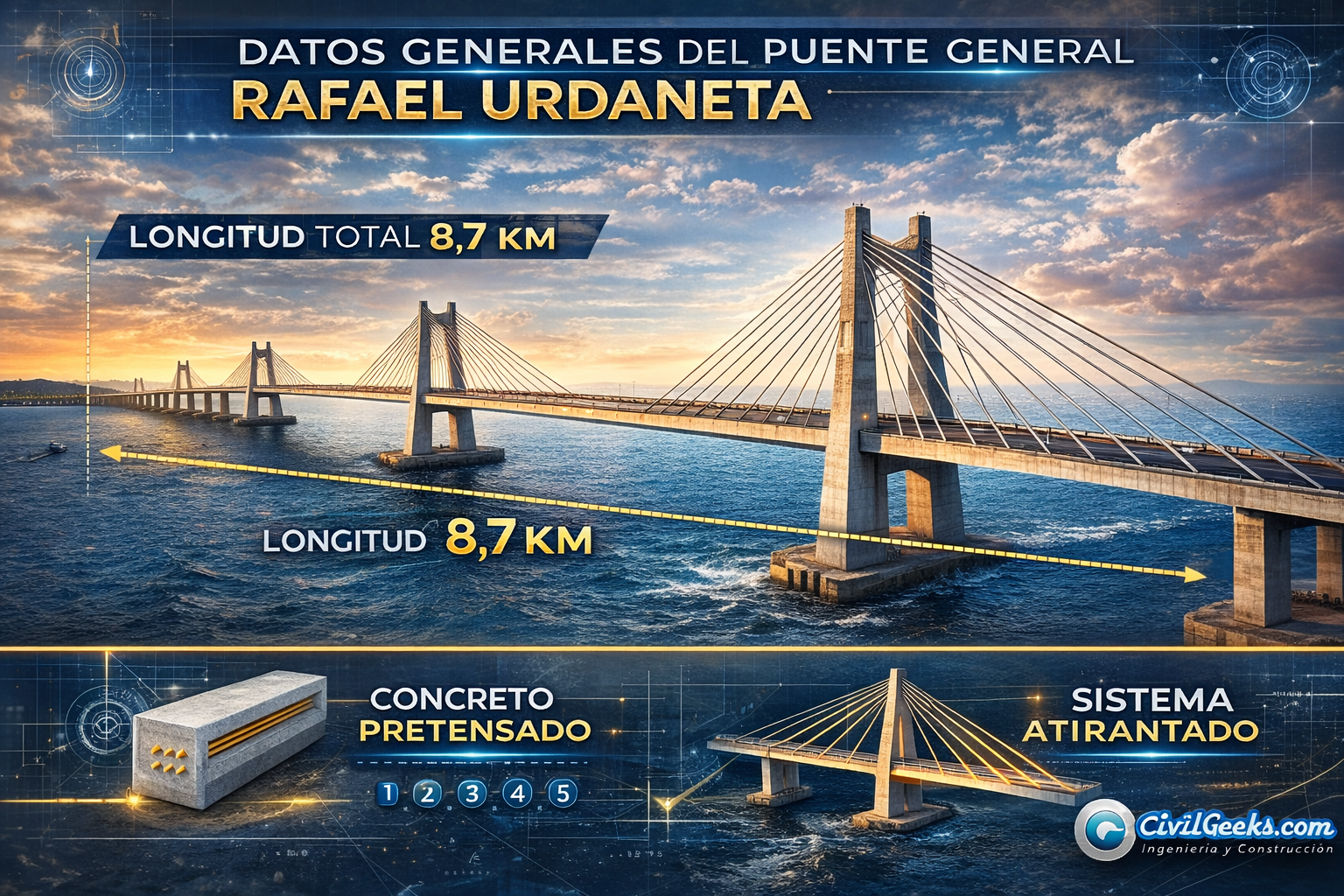

Datos Generales de la Estructura
- Longitud total aproximada: 8,7 km
- Año de inauguración: 1962
- Ingeniero diseñador: Riccardo Morandi
- Material predominante: Concreto armado y pretensado
- Sistema estructural principal: Puente atirantado de concreto pretensado
- Altura de pilones centrales: ~92 m
En su momento fue uno de los puentes de concreto pretensado más largos del mundo.
Sistema Estructural Adoptado
El puente presenta varios tramos, siendo los cinco vanos centrales los estructuralmente más relevantes. Estos tramos están conformados por un sistema atirantado de concreto pretensado, donde:
- El tablero trabaja principalmente a flexión.
- Los tirantes transmiten esfuerzos de tracción hacia los pilones.
- Los pilones trabajan predominantemente a compresión axial.
- Las cimentaciones transfieren cargas al subsuelo lacustre mediante pilotes profundos.
A diferencia de los puentes atirantados modernos con cables de acero expuestos, el sistema de Morandi empleaba elementos pretensados protegidos dentro de estructuras de concreto, una solución innovadora pero hoy discutida desde el punto de vista de inspección y mantenimiento.

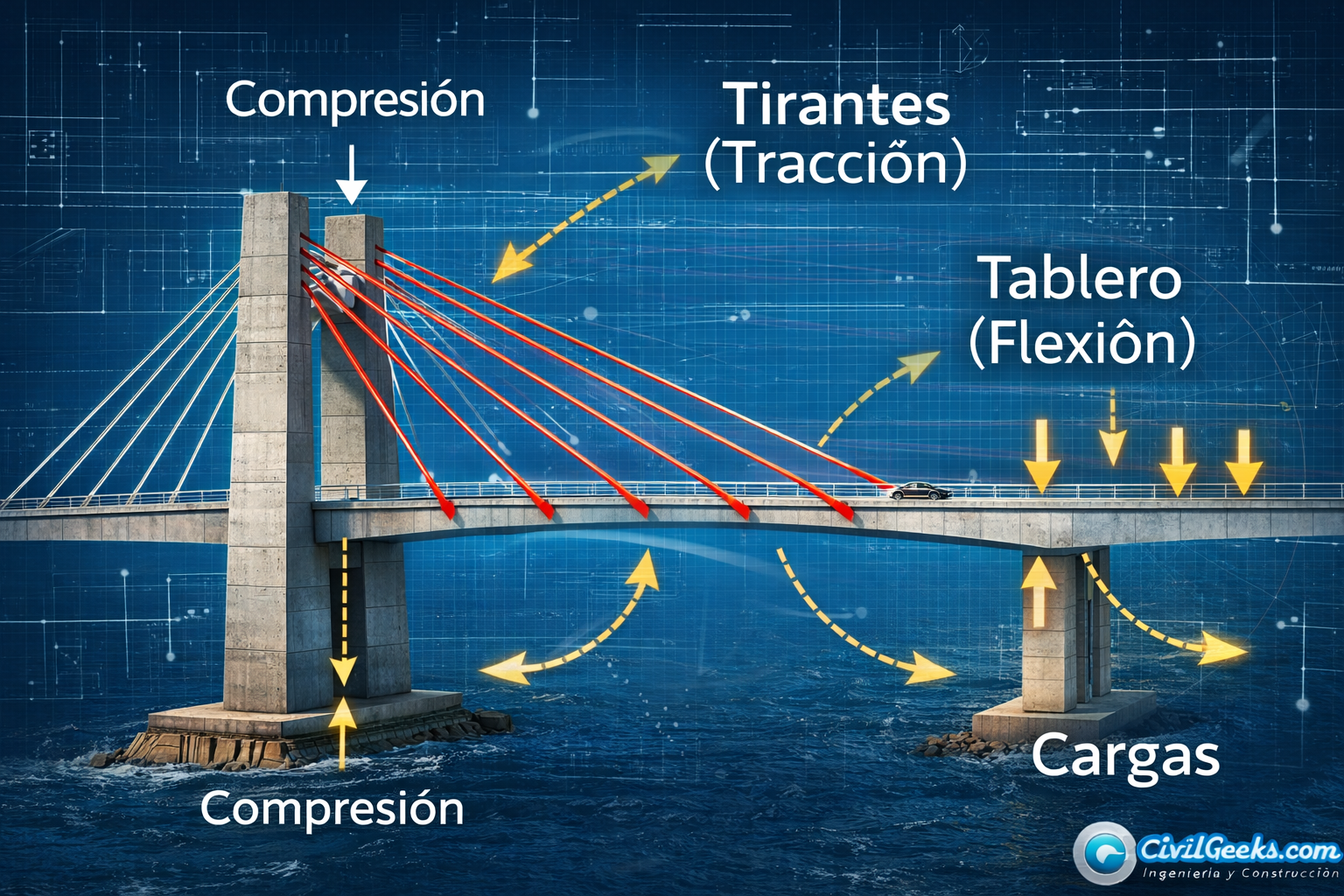

Comportamiento Estructural
Desde el punto de vista mecánico, el sistema responde mediante una interacción compleja entre:
- Compresión en pilones
- Tracción en tirantes
- Flexión en el tablero
- Cortante en apoyos
La redistribución de cargas en un sistema atirantado permite reducir momentos flectores en el tablero, disminuyendo su peralte requerido en comparación con un puente simplemente apoyado de igual luz.
Sin embargo, en estructuras de concreto pretensado, el comportamiento a largo plazo debe considerar:
- Fluencia del concreto
- Retracción
- Relajación del acero
- Efectos diferenciales por temperatura

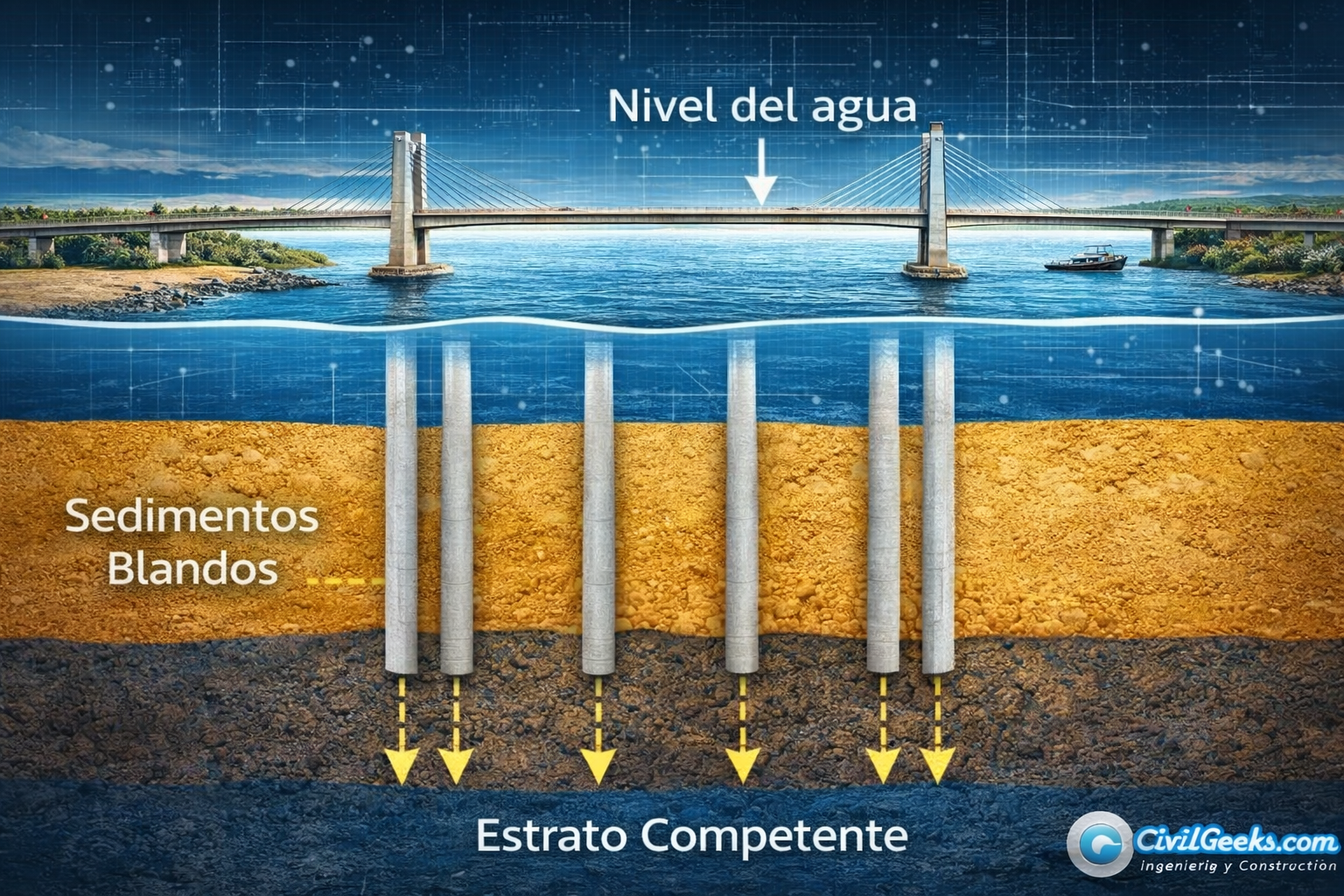

Desafíos Geotécnicos
El Lago de Maracaibo presenta suelos lacustres compuestos por sedimentos blandos y estratos de baja capacidad portante en superficie. Por tanto, fue necesario recurrir a:
- Pilotes profundos
- Transferencia de cargas hacia estratos más competentes
- Control de asentamientos diferenciales
El diseño de cimentaciones en este contexto debía considerar no solo cargas estáticas sino efectos dinámicos por viento, tráfico e impacto accidental.

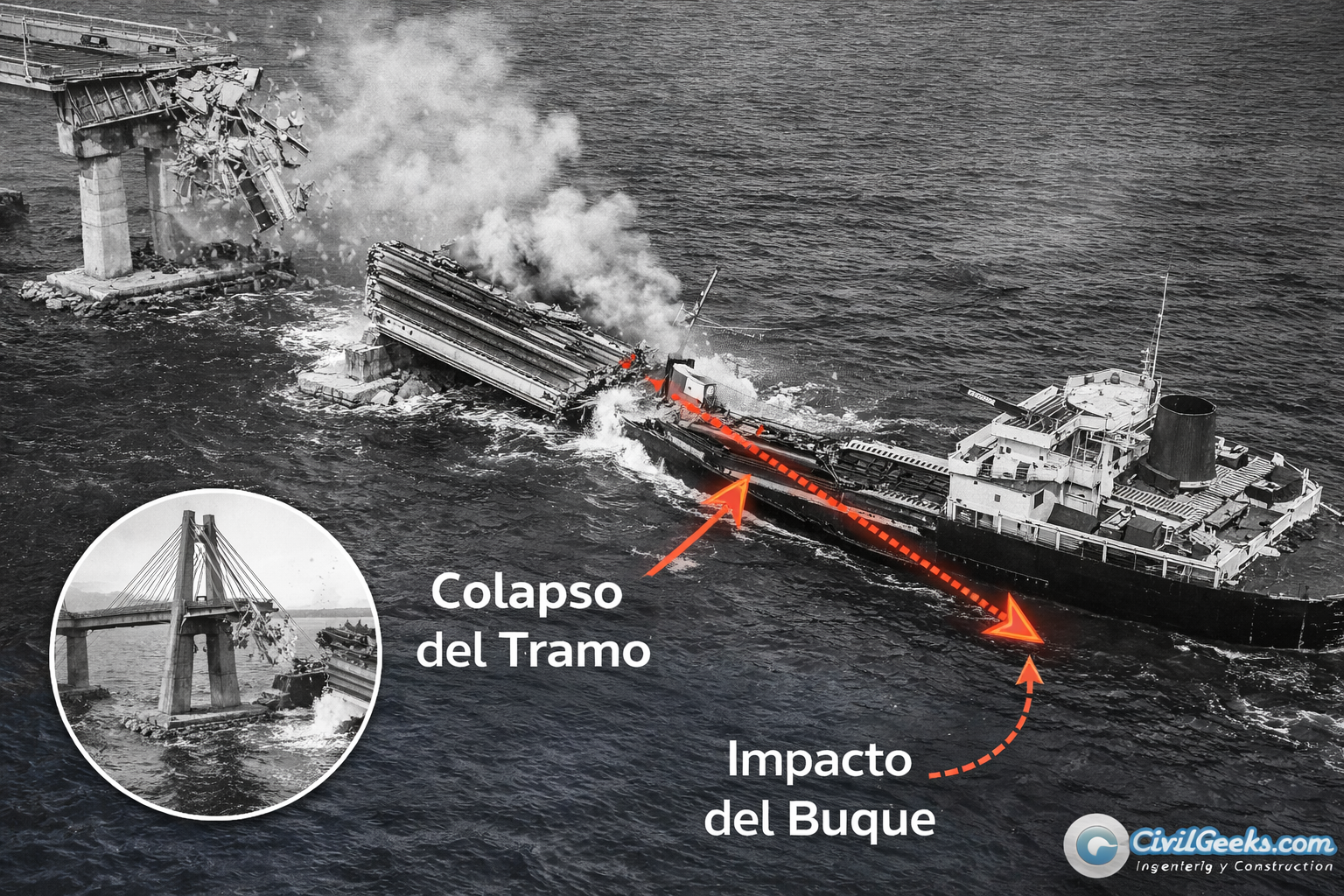

Evento Crítico de 1964: Impacto y Colapso Parcial
En abril de 1964, un buque petrolero impactó contra una de las pilas del puente, provocando el colapso de un tramo. Este evento evidenció:
- Vulnerabilidad frente a cargas accidentales horizontales
- Limitaciones en sistemas de protección de pilas
- Importancia de redundancia estructural
Posteriormente se realizaron trabajos de reconstrucción y refuerzo.
Desde el punto de vista ingenieril, el evento dejó lecciones fundamentales sobre diseño ante impacto y resiliencia estructural.

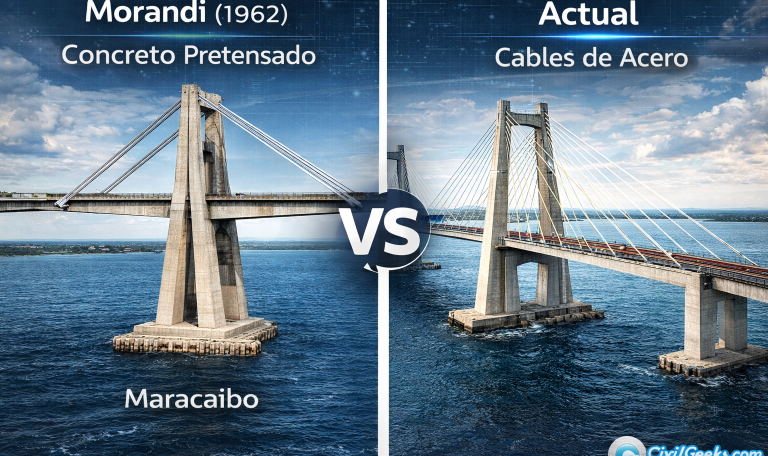

Comparación con Puentes Atirantados Modernos
Los puentes atirantados actuales presentan diferencias importantes:
- Cables de acero de alta resistencia expuestos
- Sistemas de monitoreo estructural
- Protección anticorrosiva avanzada
- Mayor redundancia en el sistema de tirantes
El diseño de Morandi fue precursor, pero su enfoque en concreto pretensado en elementos de tracción generó desafíos de mantenimiento que hoy se analizan críticamente.
Importancia en la Historia de la Ingeniería
El Puente General Rafael Urdaneta no solo es una infraestructura vial; es un referente en la evolución del diseño estructural en concreto pretensado a grandes luces.
Su construcción marcó:
- Un avance tecnológico para Latinoamérica
- Una aplicación audaz del concreto pretensado
- Un antecedente en sistemas atirantados híbridos
El Puente General Rafael Urdaneta representa una obra emblemática que combina innovación estructural, desafíos geotécnicos significativos y lecciones derivadas de eventos accidentales.
Su análisis permite comprender:
- La evolución de los sistemas atirantados
- La importancia de la redundancia estructural
- La necesidad de prever cargas accidentales
- La relevancia del mantenimiento en estructuras de concreto pretensado
Más de 6 décadas después de su inauguración, sigue siendo un referente obligado en la historia de la ingeniería estructural latinoamericana.
Referencias Sugeridas:
- Morandi, R. (1962). Proyecto estructural del Puente sobre el Lago de Maracaibo.
American Society of Civil Engineers (ASCE). Publicaciones sobre puentes atirantados.
FHWA. Cable-Stayed Bridge Design Manual.
Documentación histórica del Ministerio de Obras Públicas de Venezuela.
