Esta tabla es útil como una herramienta preliminar de diseño para ingenieros estructurales, ya que permite estimar rápidamente la cantidad de acero requerida y verificar la eficiencia estructural de zapatas o placas de cimentación, considerando distintas combinaciones de cargas y materiales. Su contenido se basa en:
-
Parámetros de diseño: Incluye constantes del concreto y acero como: módulo de elasticidad, esfuerzo de fluencia (Fy), carga axial admisible (Fc), y parámetros geométricos (d, b, h), así como factores de seguridad y coeficientes de diseño.
-
Datos para diseño estructural: La tabla contempla distintos valores de resistencia del acero (Fy), del concreto (Fc), y una relación entre carga axial y momento flector (Mu), así como la cuantía de refuerzo (ρ), y su relación con la máxima permitida (ρ/ρmáx).
-
Selección de refuerzo: Se presentan diferentes configuraciones de barras de refuerzo (diámetro y número de barras), junto con su área total de acero, cuantía (ρ), momento nominal (Mn), y otros factores de eficiencia estructural.
-
Soporte de cálculo y advertencias: Aparecen campos de entrada automática y mensajes como “NO EJECUTAR ‘SOLVER’” sin revisar condiciones previas, lo que sugiere que esta tabla está diseñada para su uso en Excel.
Fuente de referencia: Reinforced Concrete Structures – Robert Park & Thomas Paulay (1975), capítulo 6.
DESCARGAR PDF AQUÍ

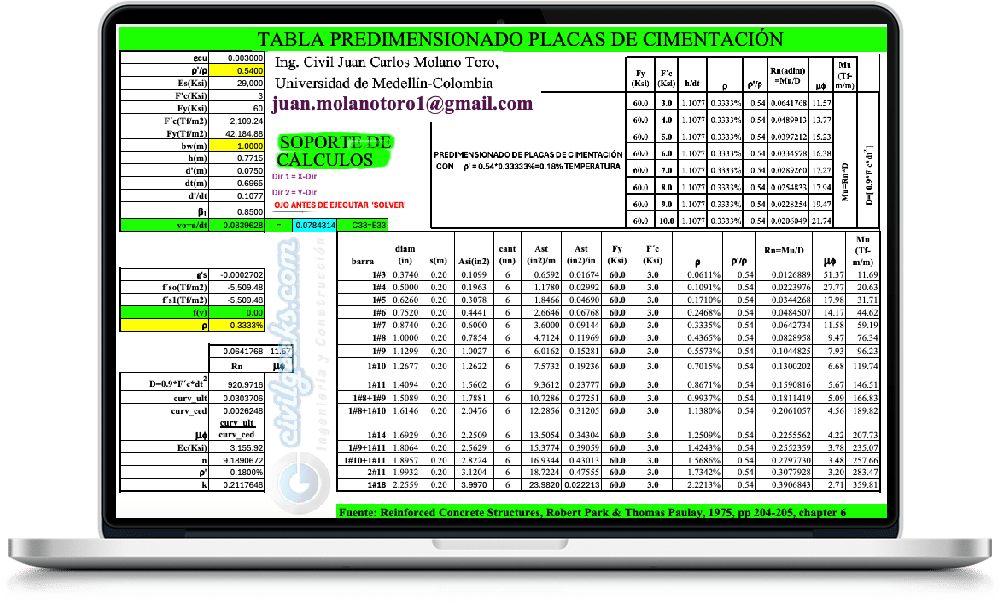

El archivo muestra una tabla de predimensionado de placas de cimentación desarrollada por el Ing. Civil Juan Carlos Molano Toro (Universidad de Medellín, Colombia), basada en criterios de diseño estructural para cimentaciones superficiales. juan.molanotoro1@gmail.com
