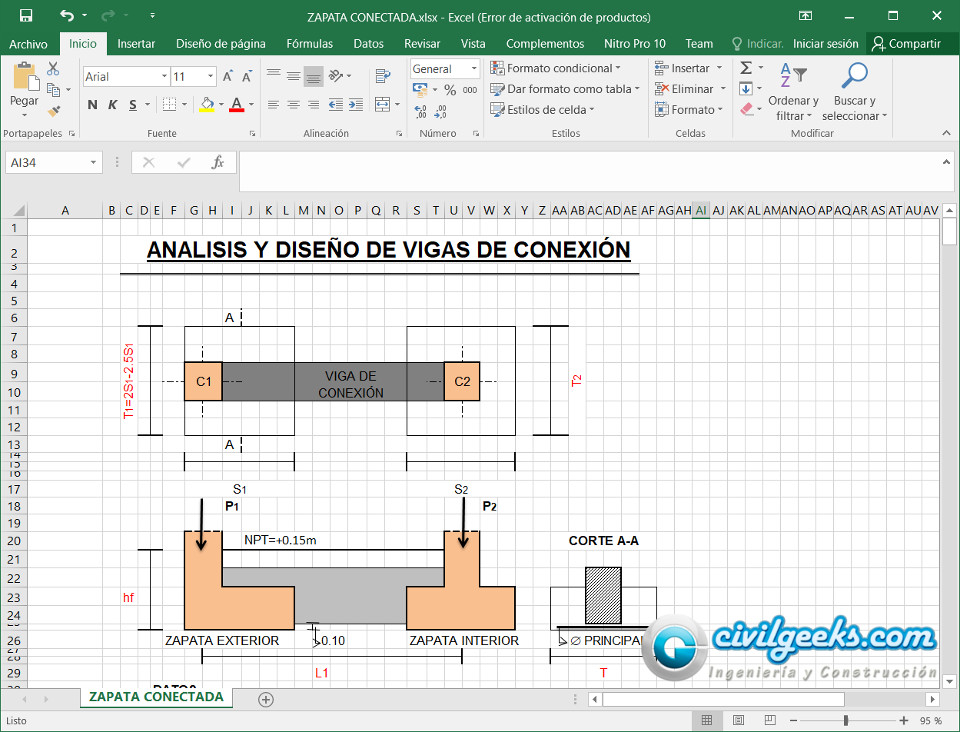

EXCEL PARA ANÁLISIS Y DISEÑO DE VIGAS DE CONEXIÓN

Una zapata conectada está constituida por una zapata excéntrica y una zapata interior unida por una viga de conexión rígida, que permite controlar la rotación de la zapata excéntrica correspondiente a la columna perimetral. Estructuralmente se tienen dos zapatas aisladas, siendo una de ellas excéntrica, la que está en el límite de propiedad y diseñada bajo la condición de presión uniforme del terreno; el momento de flexión debido a que la carga de la columna y la resultante de las presiones del terreno no coinciden, es resistido por una viga de conexión rígida que unen las dos columnas que conforman la zapata conectada.La viga de conexión debe ser muy rígida para que sea compatible con el modelo estructural supuesto. La única complicación es la interacción entre el suelo y el fondo de la viga. Algunos autores recomiendan que la viga no se apoye en el terreno, o que se apoye de manera que solo resista su peso propio.

Vigas de Conexión

Usos.-
Es utilizada cuando la columna está ubicada en el límite de propiedad y el uso de zapatas excéntricas sometidas a presiones elevadas, debido a la distribución triangular que se produce al considerar la excentricidad de la carga actuante, no es segura ni económica.

Consideraciones.-

  • No se toma en cuenta el peso de la viga y su influencia en el cortante y el momento.
  • La presión del terreno no se está considerando uniformemente repartida en toda la zapata, sino como una reacción concentrada en el eje de la zapata.
  • La rigidez al giro de la zapata interior se desprecia y se considera como si la viga estuviera articulada en ese extremo.
  • La viga de conexión es muy rígida de manera que ella absorbe el íntegro del momento existente en las columnas.

Descargar Excel Gratis
