Expediente Tecnico: Abastecimiento de Agua Potable y Alcantarillado del distrito Pampas, provincia Yauyos, region Lima

El objetivo del presente proyecto (Mejoramiento e Instalación del Sistema de Agua Potable y Alcantarillado para la Capital de Distrito Colonia – Pampas) es incrementar el volumen de agua, con una nueva captación, la construcción de un reservorio para un mejor abastecimiento; y construir el sistema de desagüe con conexiones domiciliarias y planta de tratamiento, lo cual se busca con la elaboración del presente expediente.

Abastecimiento de Agua Potable y Alcantarillado del distrito Pampas

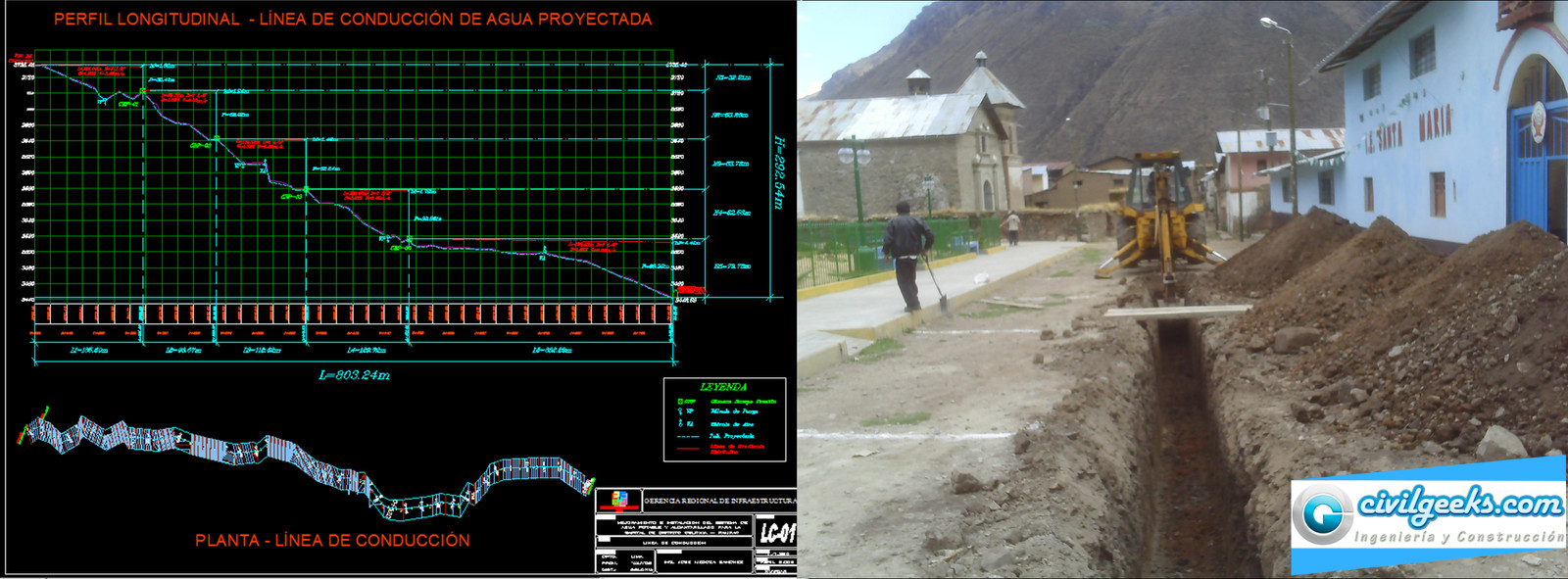

Sistema de agua potable: se plantea la captación de agua de filtración de 03 puntos de agua y llevarla a 01 cámara de reunión, luego conducirla hasta un reservorio, en la línea de impulsión se construirán 05 cámaras rompe presión a fin de anular la alta presión Hidráulica debido a la diferencia de alturas. La construcción de 01 reservorio de concreto armado de 4m x 4m x 2m. Una línea de aducción y empalmamos a la red existente; se realizara la conexión domiciliaria con tubería PVC Ø1/2” de 43 viviendas.

Sistema de Alcantarillado: se plantea el tendido de red matriz de alcantarillado en todas las calles del distrito, asimismo la construcción de buzones de inspección en los puntos de quiebre; intersección de calles y pasajes asimismo se plantea la instalación de 230 conexiones domiciliarias.
El colector de alcantarillado que conducirá las aguas servidas a la planta de tratamiento será de PVC Ø200mm, y en trayecto se construirán 10 buzones de inspección.
Planta de tratamiento de aguas servidas: se plantea la construcción de 04 tipos de estructuras (tanques sépticos, lecho de secado, cajas de Distribución y filtros percoladores) todos estos elementos serán de concreto armado

Contenido de Expediente Técnico “Mejoramiento e Instalación del Sistema de Agua Potable y Alcantarillado para la Capital de Distrito Colonia – Pampas”

  • Generalidades
  • Memoria Descriptiva
  • Informe de Estudio y Memoria de Cálculos
  • Especificaciones Técnicas
  • Planilla de Metrados
  • Presupuestos de Obra
  • Análisis de Costos Unitarios
  • Formula Polinómica
  • Relación de insumos
  • Cronograma de Desembolsos
  • Cronograma de Ejecución de obra
  • Estudio de Suelos
  • Estudio de Impacto Ambiental
  • Panel Fotografico
  • Planos
  • Anexos

Descargar Expediente Técnico
