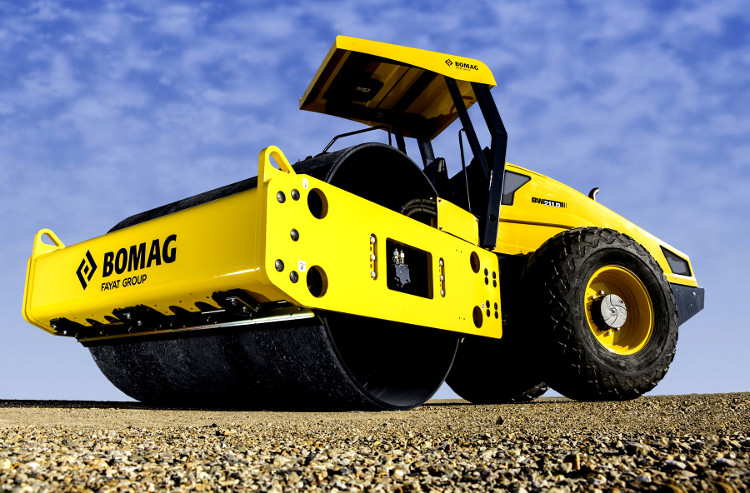

CALCULO DE PRODUCTIVIDAD DEL RODILLO VIBRATORIO



La productividad del equipo, Rodillo vibratorio depende del ancho y el peso de su rodillo, del tipo de suelo, de la velocidad que puede alcanzar la máquina, del número de pasadas necesario para obtener la densidad especificada, del espesor de la capa, de la habilidad del operador, etc.

 PAT= W.V/ N  = metros cuadrados por Hora

Donde:

P_AT  = Producción  m² compactados/hora

V = Velocidad de operación (m/hora)

W = Ancho efectivo de compactación (m.)

N = Número de pasadas del rodillo por capa

VELOCIDAD DE OPERACIÓN

En condiciones normales se sugiere utilizar los valores siguientes:

Rodillo Vibratorio (liso o pata de cabra)                 2,5 a 4,5 km/hora

ANCHO EFECTIVO DE COMPACTACION

Es el ancho del rodillo menos el ancho de traslape «Lo»:

Para Rodillos Vibratorios                                  Lo =0.20 m

Para Rodillos Vibratorios pequeños             Lo = 0.10 m

NÚMERO DE PASADAS (N)

Es el número de pasadas que el Rodillo vibratorios debe efectuar para conseguir la densidad requerida, se determina de acuerdo a las especificaciones de construcción, o sobre la base de los resultados de las pruebas de compactación. Si no se dispone de esta información, se pueden usar los siguientes valores:

Rodillo Vibratorio (Liso o pata de cabra) = 8 a 12  pasadas

ESPESOR COMPACTADO POR CAPA

El espesor de compactación se determina de acuerdo a las especificaciones que rigen en la obra, o de acuerdo a los resultados de las pruebas. Como regla general este espesor varía de 0.15 a 0.50 metros considerando volumen suelto.

FACTORES QUE INFLUYEN EN LA PRODUCTIVIDAD DE LOS RODILLOS VIBRATORIOS

FACTOR DE EFICIENCIA DEL TRABAJO

Se considera únicamente los factores de altura y de eficiencia del trabajo, con un operador de habilidad o=l y un tiempo efectivo de trabajo de 50.minutos por cada hora transcurrida, por lo cual  E = 0.83.

La influencia de la altura determinará el incremento del número de pasadas:

PRODUCTIVIDAD REAL DEL RODILLO VIBRATORIO

 PA=

PRODUCTIVIDAD DEL RODILLO VIBRATORIOS EN VOLUMEN (m³ /hora)

Para obtener la productividad en volumen únicamente se deberá multiplicar la producción en superficie «Q_A» por el espesor de la capa «H». El tipo de volumen dependerá de las condiciones en que se mide el espesor de la capa, por ejemplo si el espesor se refiere al de la capa suelta, la producción estará dada en m³ sueltos; si se mide el espesor de la capa compactada el volumen será compactado.

Donde:

P =  Productividad real

W =  Ancho efectivo de compactación

N_CORREGIDO =  N * ( 1 + h )

N =   Número de pasadas

H =   Espesor de una capa

E =  Factor de eficiencia de trabajo
